БИБУС България: CAPTRON разширява възможностите за безопасно управление на машини с компактния превключвател safeCAP SC3

В производствената автоматизация безопасното управление на тежки машини зависи не само от защитните ограждения и системите за контрол на достъпа. При операции, изискващи непосредствено участие на оператор, важен е и начинът, по който се подават командите за задействане на оборудването. Пресите и щанците са типични примери за приложения, при които управлението с две ръце трябва да ограничава риска от нараняване, без да затруднява работата и да създава излишно физическо натоварване.

„Серията safeCAP SC3x на CAPTRON представлява най-новото поколение капацитивни устройства за управление с две ръце на компанията и е пряк наследник на утвърдената серия SC4. Разработена за приложения с високи изисквания към функционалната безопасност и дългосрочната надеждност, тя съчетава регистриране на задействането чрез капацитивна сензорна технология, защита от външни въздействия и няколко конструктивни варианта за монтаж. Решенията са предназначени за индустриална автоматизация, при която безопасното управление трябва да се комбинира с удобство на ежедневната експлоатация и гъвкавост при проектирането на машините“, коментираха за Инженер.bg от водещата търговска и инженерингова компания БИБУС България, чийто нов партньор е CAPTRON Electronic.

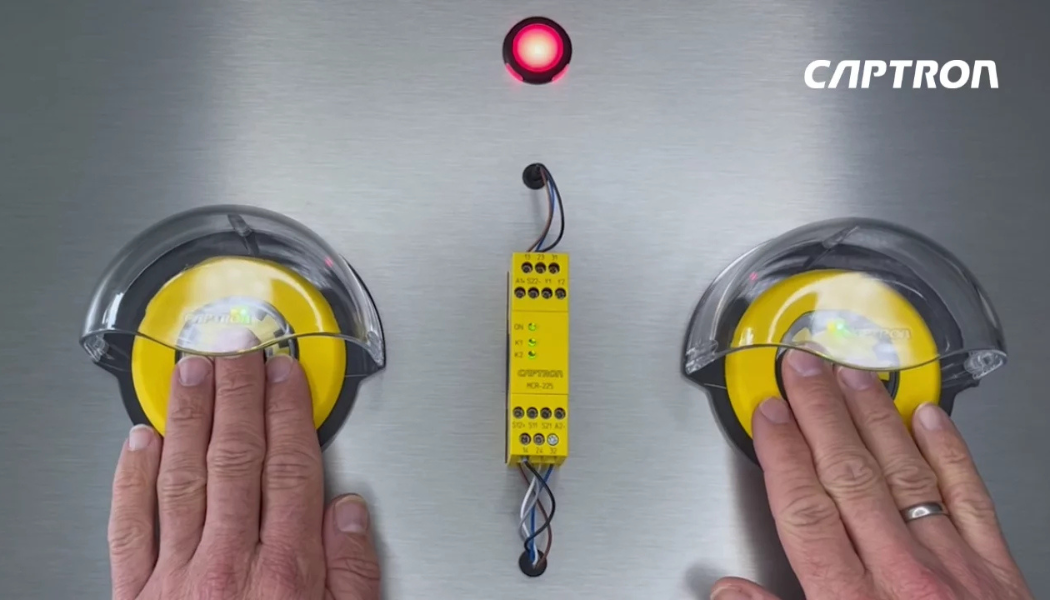

При работа с преси, щанцови машини и друго промишлено оборудване с висок риск от нараняване безопасността на оператора трябва да бъде заложена още в начина на управление на машината. Устройствата за управление с две ръце са важна част от тази концепция, тъй като изискват използването на двете ръце за подаване на команда и подпомагат предотвратяването на опасни действия по време на работния цикъл. Наред със защитните функции обаче, при продължителна работа значение имат и ергономичността, устойчивостта на компонентите и възможностите за интегриране в различни машини и операторски пултове.

Капацитивна технология за ергономична работа

Основно предимство на safeCAP SC3x е задействането без механично натискане. Капацитивната сензорна технология регистрира допира, без да е необходима сила за задействане на бутона. Така се намалява натоварването върху китките и се създават по-добри условия за операторите, които подават многократно команди в рамките на продължителни производствени цикли.

„Устройствата могат да се използват и с работни ръкавици – обичайна практика в много производствени среди. Това позволява интегрирането им в съществуващите работни процеси, без да се налага операторите да променят установените си практики за защита на ръцете“, отбелязаха от БИБУС България.

Серията е предназначена за тежки индустриални приложения, включително преси и щанци, при които надеждното задействане и правилното изпълнение на функцията за безопасност са от съществено значение. Визуалната обратна връзка се осигурява от два LED индикатора: зеленият сигнализира готовност за работа, а жълтият – задействане на устройството. Това улеснява оператора за разпознаване на текущото състояние на машината.

Здрава конструкция и степен на защита IP68

При продължителна експлоатация в промишлена среда издръжливостта на управляващите елементи е също толкова важна, колкото и удобството при работа. Бутоните от серията SC3x са изцяло капсуловани и имат степен на защита IP68, а конструкцията ги предпазва от въздействието на вода, масла и прах, както и от механични удари.

„Сензорната технология е без износващи се механични контакти и е проектирана за няколкостотин милиона цикъла на превключване. Това прави серията подходяща за приложения с интензивно натоварване и продължителна работа. Разработката на устройствата е насочена към минимизиране на необходимостта от поддръжка и подмяна на компонентите“, поясниха от БИБУС България.

Серията safeCAP SC3x е особено подходяща за производствени линии, при които непланираните прекъсвания могат да нарушат ритъма на работа. При избора на конкретно устройство все пак следва да се вземат предвид условията на експлоатация, съвместимостта с останалите компоненти и изискванията за периодични проверки на системата за безопасност.

Варианти за едноканално и двуканално свързване

Продуктовата гама включва варианти с едноканален изход с нормално отворен контакт (NO), както и с двуканален изход с комбинация от нормално отворен и нормално затворен контакт (NO/NC). Налични са изпълнения с 5- и 8-пиново свързване, което дава възможност за избор според архитектурата на управляващата система.

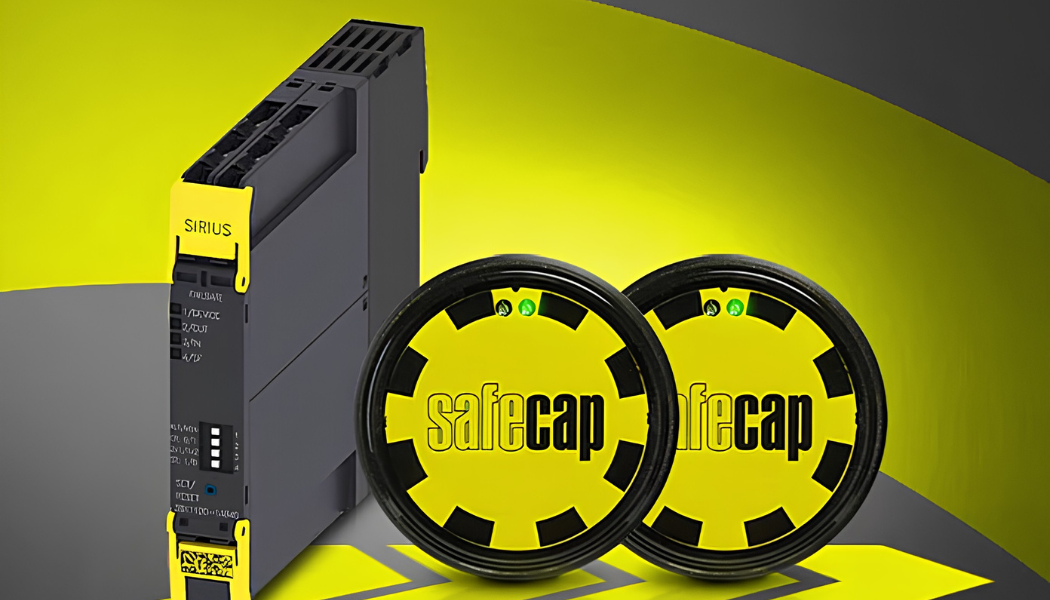

„Устройствата са съвместими с широко използвани програмируеми логически контролери за безопасност (safety PLC) и предпазни комутационни устройства. Това улеснява интегрирането им в различни концепции за управление, при условие че избраният вариант, електрическите интерфейси и конфигурацията отговарят на изискванията на конкретното приложение“, продължиха коментара си от БИБУС България.

По отношение на функционалната безопасност safeCAP SC3x съответстват на изискванията на EN ISO 13849-1, категория и ниво на работоспособност PL e, както и на EN ISO 13851, приложим към устройствата за управление с две ръце. „Тези показатели са свързани с изискванията към функцията за безопасност и надеждността на системата при определени условия. Постигането на необходимото ниво на безопасност зависи не само от самия компонент, но и от цялостната архитектура, правилното свързване, оценката на риска и валидирането на машината“, поясниха от БИБУС България.

Три конструктивни изпълнения за различни монтажни условия

За да улесни интеграцията в различни корпуси и операторски пултове, CAPTRON предлага серията SC3x в три конструктивни изпълнения. Моделът SC30 е предназначен за монтажен отвор с диаметър 22.5 mm и позволява бързо инсталиране в стандартни корпуси.

Изпълнението SC30-Q е разработено за монтажен отвор с диаметър 50.5 mm. Нископрофилната му конструкция е с височина само 6 mm, което го прави подходящо за приложения, при които монтажното пространство и височината над повърхността са ограничени.

Третият вариант, SC31, се монтира в три монтажни точки и е предназначен за монтажни отвори или конфигурации с размери от 50 до 58 mm, като височината му при монтаж е 7 mm. Различните конструктивни решения дават възможност за съобразяване с геометрията на пулта, наличното пространство и предпочитания начин на закрепване.

Модулно разширяване с допълнителни аксесоари

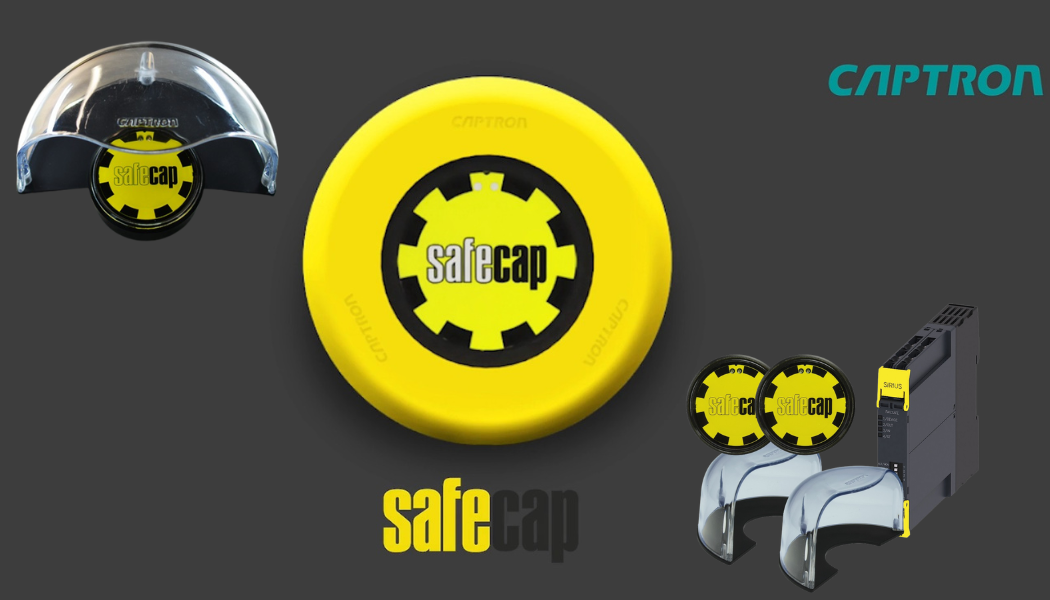

Функционалността на safeCAP SC3x може да бъде разширена с различни аксесоари на CAPTRON, сред които предпазни капаци и монтажни панели за маса. Модулният подход позволява изграждане на конфигурации според конкретната машина и изискванията към операторския интерфейс, като подпомага интегрирането на устройството в цялостно решение за безопасно управление с две ръце.

„Серията SC3x надгражда опита на CAPTRON при капацитивните устройства за управление с две ръце с по-широк избор на електрически интерфейси, монтажни изпълнения и възможности за конфигуриране. Комбинацията от задействане без механично усилие, степен на защита IP68, висока устойчивост на циклично натоварване и характеристики за функционална безопасност я позиционира като решение за производители на машини и системни интегратори, които търсят надеждно управление при интензивна индустриална експлоатация“, допълниха още от БИБУС България.
