ЛД: Време е за филм, или как с помощта на профилни демпфери TUBUS от ACE снимачните екипи си гарантират перфектно заснемане

„Нищо не е толкова добро, че да не може да бъде подобрено“, категоричен е Марк Фелингер, специалист по филмово оборудване в компанията IDEA VISION, която разработва, конструира и доставя механични и електронни системи за филмовата индустрия. IDEA VISION се е специализирана също в разработката на платформи за стабилизиране на кинокамерите при заснемане на филмови продукции. „Ние разчитаме на комбинация от немски стандарти за качество, максимална гъвкавост, лесно използване и бърз монтаж към голямо разнообразие от носещи платформи в киноиндустрията“, казва г-н Фелингер. „Тези принципи се оказват в пълно съответстват и с работата на компанията ACE Stoßdämpfer, което обяснява тяхното сътрудничество при разработката на механизма Hybris Shock Absorber на IDEA VISION“, разказаха за успешния случай от практиката от доказаната българска търговска и инженерингова компания ЛД ООД, която предлага решенията на ACE у нас.

Проблемът: Намаляване на вибрациите и силните удари

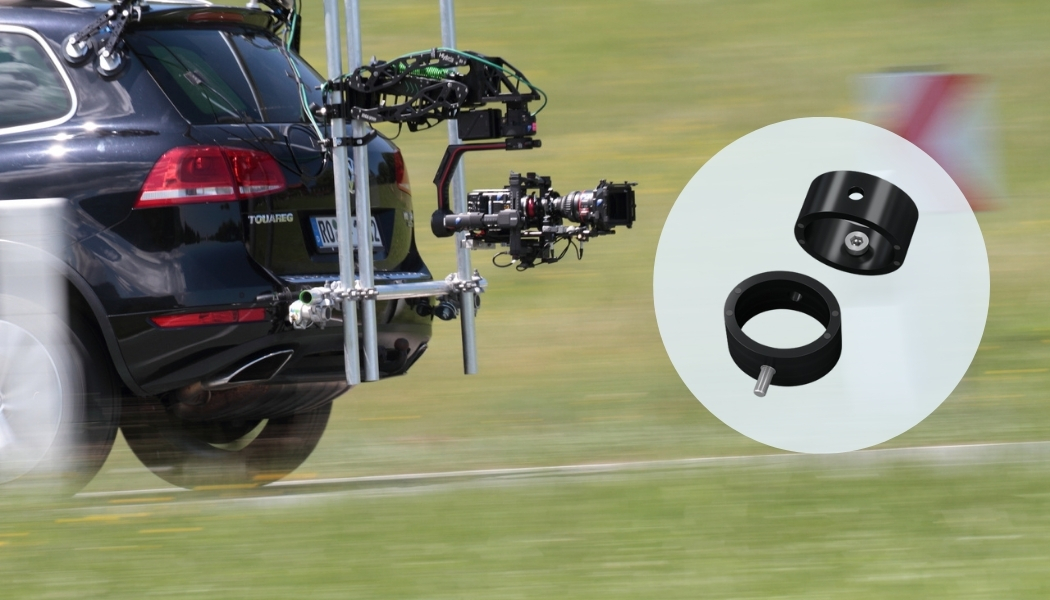

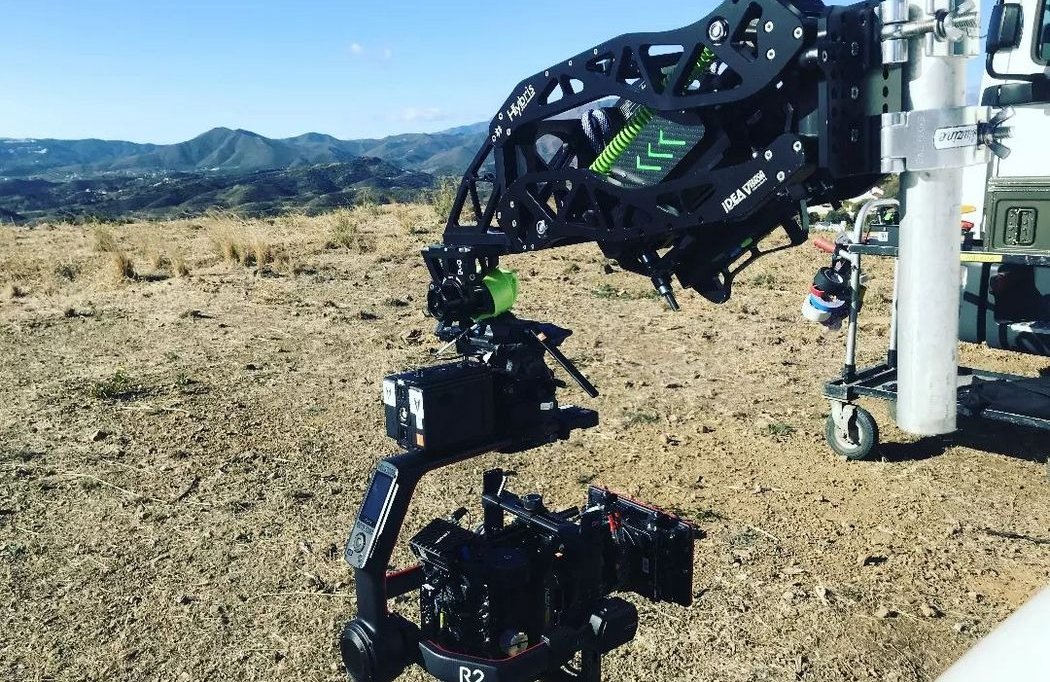

Системата Hybris Shock Absorber, която тежи 14 kg, е проектирана да стабилизира използването на окачени филмови камери, подпори или глави на камери. Снимачните екипи я използват, за да компенсират ударите и вибрациите, които възникват при заснемане на кадри от автомобили, мотоциклети или лодки. Регулируемата линейна индукционна спирачка и пружинната система осигуряват стабилни условия на заснемане с помощта на Hybris Shock Absorbers. Усъвършенстваното устройство също така може да се конфигурира и контролира чрез приложение и позволява безконтактно управление. Ефективността на спиране и демпфериране е изключително прецизна, благодарение на принципа на магнитния вихров ток и позволява да се избегне директното механично въздействие върху всички компоненти на системата. Те могат да тежат между 1 kg и 40 kg и при движение трябва да се демпферират при ход на пружината от 46 cm.

„Тъй като системата често се използва в тежки условия, като неравен терен, в морето и на състезателни писти, проектантите са търсили допълнително демпфериране. Това следва да осигури плавно спиране в края на хода, за да се поддържат стабилни изображения при всички движения на камерата. Освен това демпфериращият елемент, който проектантите търсели, трябва да ограничи максималния ход на окачването, когато екипите на камерата искат да снимат с ниска скорост по неравен терен“, коментираха от ЛД.

Решението: Консултациите и тестовете довели до използването на профилни демпфериращи механизми

Компанията ACE винаги се стреми да работи в тясно сътрудничество с клиента, за да определи подходящото решение за демпфериране въз основа на проектните данни. Тъй като по време на снимки се използва оборудване с различно тегло и няма два еднакви кадъра при заснемане в движение, Марк Фелингер потърсил личен контакт със специалист по продажбите в ACE, след което Ханс-Юрген Грайндъл, техник в ACE Austria, го посетил на място. Когато първоначалният тест с миниатюрни демпфери не дал задоволителен резултат, Грайндъл решил да използва профилните демпфери TUBUS на ACE.

Реверсивните демпфери, наречени TUBUS поради тръбната им форма, са алтернатива на хидравлично управляваните миниатюрни и индустриални амортисьори, когато демпферирането не трябва да бъде линейно и свръхпрецизно. Предлагани от ACE в над 140 различни версии, демпферите TUBUS се използват за намаляване скоростта, особено при екстремни работни условия. След разглеждане на разнообразието от различни демпфери, произведени от съполиестерен еластомер, били избрани радиални амортисьори. „Тяхното предимството е много дългият и плавен процес на спиране с прогресивно намаляване на енергията в края на хода, осигурявайки стабилни изображения. Демпфериращите устройства се предлагат с ходове от 17 mm до 60 mm и могат лесно да бъдат интегрирани в съществуващи конструкции поради компактният им дизайн. Те са в състояние да абсорбират енергия от 1.2 Nm/цикъл до 146 Nm/цикъл“, поясниха от ЛД.

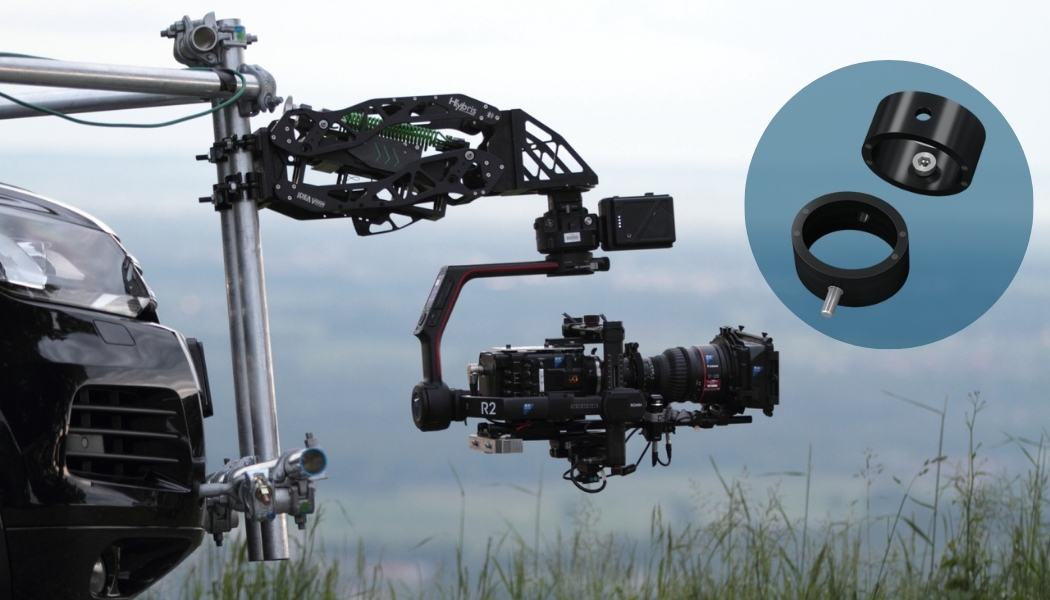

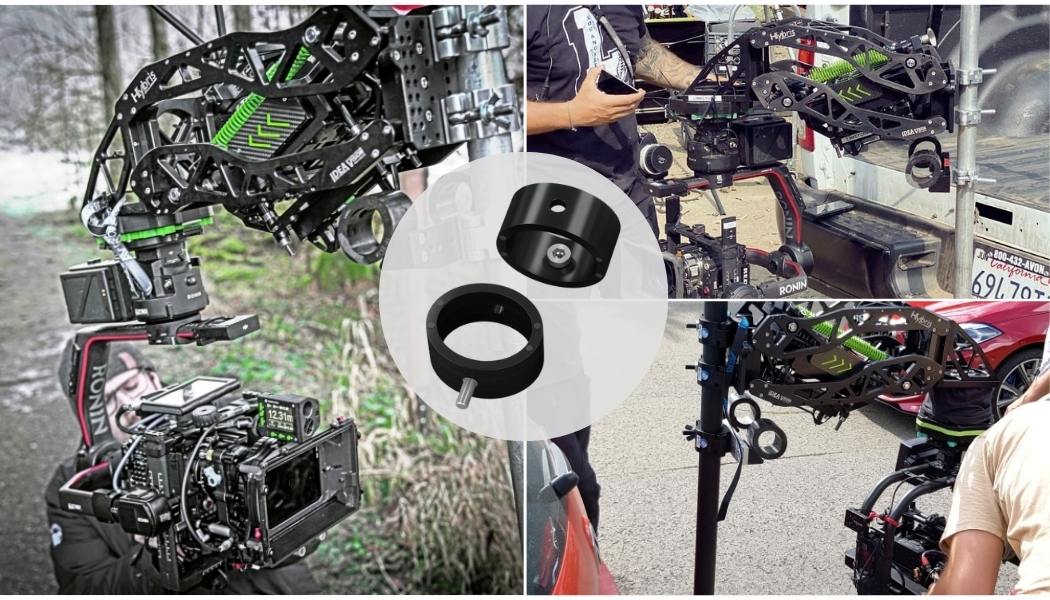

След като на IDEA VISION са представени различни мостри, най-подходящи се оказват демпферите TUBUS от тип TR83-50. Както всички профилни амортисьори, доставяни от ACE, те не изискват поддръжка и са готови за инсталиране, почти не се нагряват и следователно осигуряват постоянно демпфериране. Със своя ход от 50 mm те гарантират допълнителна безопасност за всички движения на камерата и издържат на индивидуални натоварвания с енергиен капацитет до 45 Nm/цикъл.

В заключение Марк Фелингер отбелязва надеждността на системата и потвърждава мотото на IDEA VISION, че „нищо не е толкова добро, че да не може да бъде подобрено“. „Кинолюбителите и професионалистите вече могат да очакват с нетърпение екшън сцени от нови филми, заснети с помощта на усъвършенствания механизъм Hybris Shock Absorber“, допълниха още от ЛД.

Източник на снимковия материал: ЛД, ACE, IDEA VISION
