Галика: С новите модели радиусношлифовъчни машини компанията Studer затвърждава позицията си на експерт в шлифоването

Само за няколко години компанията Studer успя да утвърди цялостна машинна платформа от универсални шлифовъчни машини, добавяйки към продуктовата гама радиусношлифовъчни машини моделите S121, S131 и S141 г. „Основните области на приложение на тези модели са в производството на пресформи – предимно за опаковъчната индустрия, където основно се обработват волфрамови твърдосплавни материали и керамика, както и в производството на хидравлични компоненти като бутала за аксиални помпи, направляващи пластини и корпуси от закалена стомана, чугун и мед. Други области на приложение са производството на сложни детайли за часовникарската индустрия и в медицинските технологии, където се използват изключително твърди материали като индустриална керамика, сапфир и волфрамови твърдосплавни материали при производство на човешки импланти за раменни, коленни и бедрени стави от керамика и титан“, съобщиха за Инженер.bg от Галика България, клон на международната компания Galika, предлагаща изделията на Studer у нас.

Отваряне на нов пазарен сегмент

„В миналото посочената гама от детайли се обработваха с универсалните машини за шлифоване на вътрешни цилиндрични повърхнини CT750 и CT960 на Studer. След въвеждане на кръглошлифовъчната машина S121 вече е покрит и диапазонът от приложения на CT750, докато S131 е проектирана за гамата от компоненти, обработвани на CT960. Важно е да се отбележи, че машината за радиусно шлифоване S141 може да обработва и по-големи детайли“, коментираха от Галика. Изразено в числа, това означава:

• Максимален диаметър на детайла над масата:
  - За S121: 300 mm;
  - За S131: 300 mm;
  - за S141: 400 mm;
• Възможност за обработка на външни диаметри до 160 mm с външен шлифовъчен диск с диаметър 250 mm;
• Максималната дължина на детайлите, включително затягащото устройство, за трите модела: 300 mm;
• Максималното тегло на детайла, както и по отношение на затягащото устройство: 100 kg.

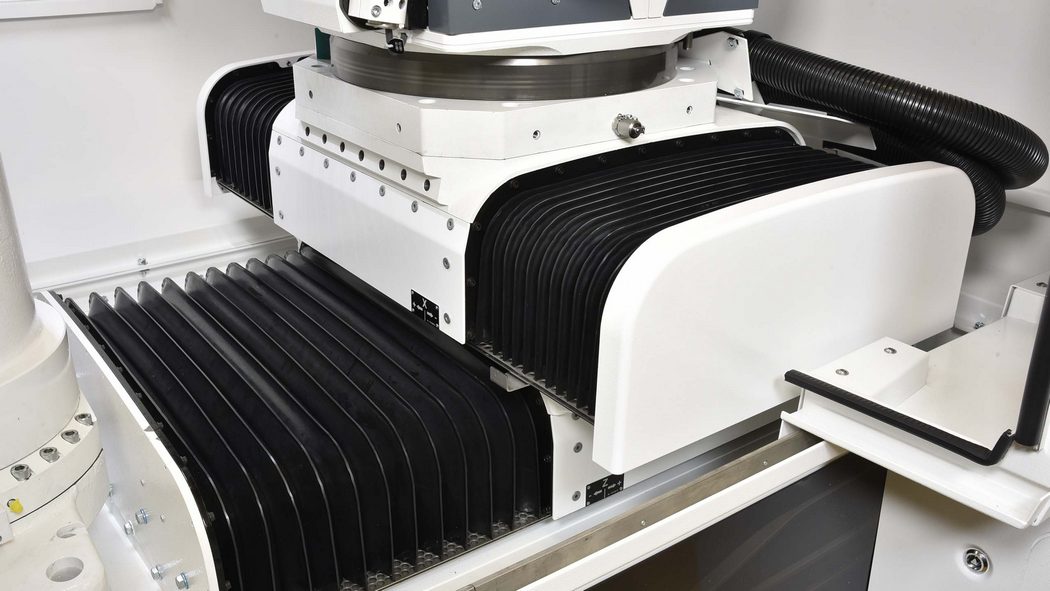

„Основните причини, поради които Studer заменя успешните CT модели, е възможността да осигури още по-големи ползи на своите клиенти. На първо място, с новите радиусношлифовъчни машини се постига по-високо ниво на самата технология на обработка. Това се дължи на основата на машината, която е отливка от Granitan® и по този начин гарантира по-високи нива на стабилност и точност. Също така и направляващите StuderGuide® и задвижването с линейни двигатели, отличаващи се с висока устойчивост на износване, дълъг експлоатационен живот и висока динамика (възможност за интерполация), допринасят за оптимизираните характеристики на машините“, поясниха от Галика.

Основната полза, която клиентите могат да извлекат от новите машини, е разширената гама от обработвани детайли, поради по-големия размер на машината и новата концепция за обработка. Тя включва новото разположение на B-оста (симултантно въртяща се маса за детайли), което е не само по-опростено, но и предлага по-голяма термична стабилност и механична твърдост. „Фактът, че моделите S121, S131 и S141 вече също се произвеждат на модулен принцип означава еднакви резервни части за поддръжката и обслужването и следователно по-голяма ремонтопригодност. Това също така значи хармонизиране на компонентите, както и подобрена ергономичност и повишаване на добавената стойност, която осигурява машината, благодарение на новите дизайни“, коментираха от Галика.

Мощна софтуерна поддръжка

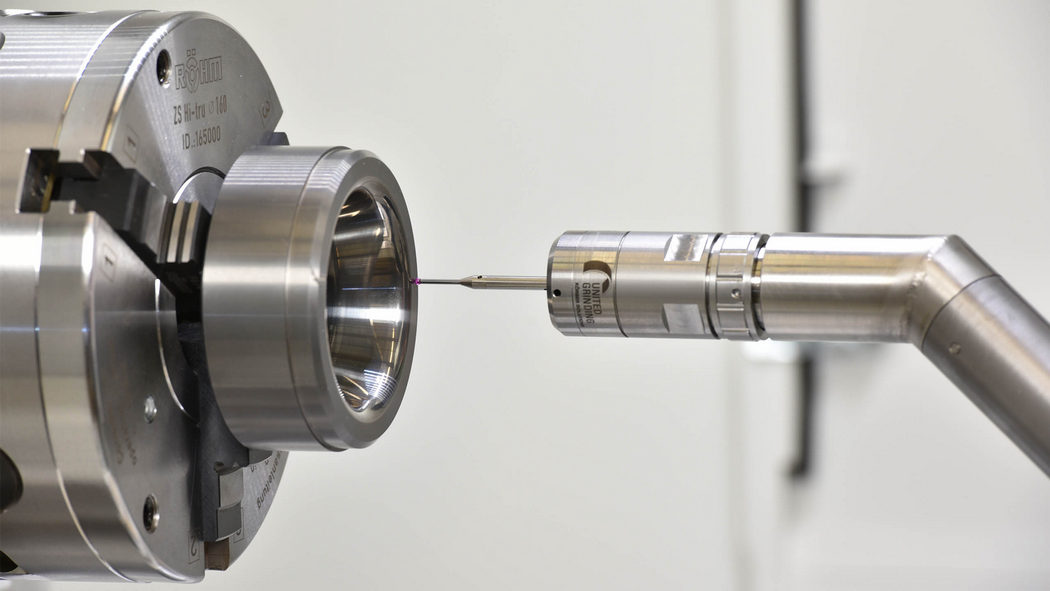

Специално внимание следва да се отдели и на софтуера StuderSIM, използван в машините за радиусно шлифоване. Този софтуер на Studer е разработен в отговор на въпроса от какво се нуждае операторът, за да има възможност да обработва сложни части. Отговорът е: софтуерен асистент, с който детайлите – извлечени от чертеж – могат да бъдат напълно дефинирани, заедно с всички необходими геометрични данни за циклите на фрезоване. Освен това с помощта на StuderSIM процесът на фрезоване е възможно да бъде проверен и визуализиран чрез симулация на компютър или на самата машина. Той е допълнен от хардуер, който включва споменатото по-горе машинно легло от Granitan®, направляващи StuderGuide® и задвижване с линейни двигатели. Машините също така са оборудвани с работна глава за едновременно въртяща се B-ос, шпиндел за шлифоване или фиксирана шлифовка на B-ос и измервателна сонда на шлифовъчната глава. Други нови разработки са корпусът и контролната конзола.

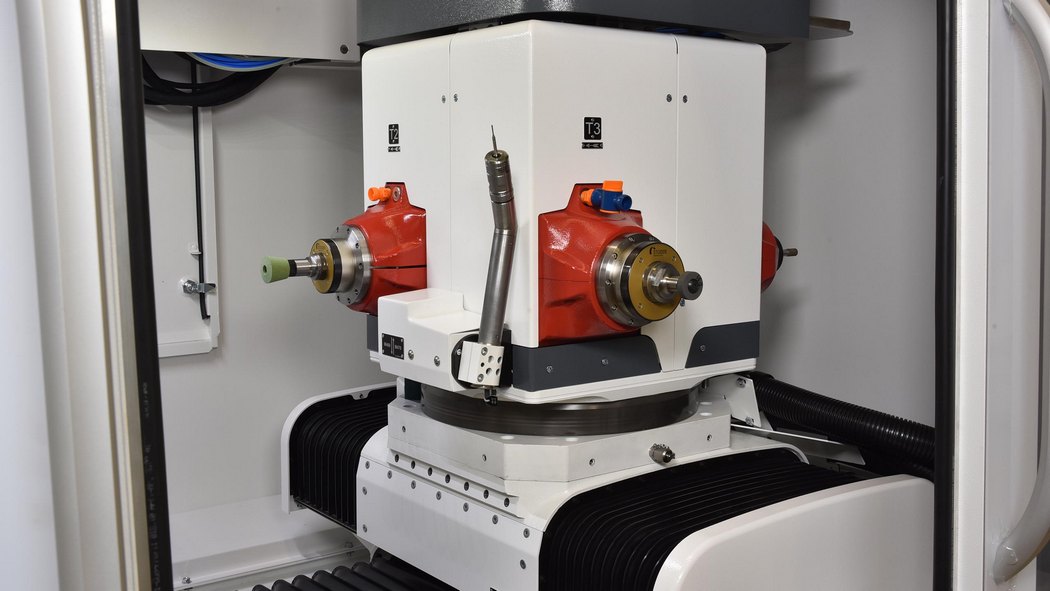

Радиусношлифовъчните машини S121, S131 и S141 се различават от едноименните универсални цилиндричношлифовъчни машини по редица технически детайли. B-осите на радиусношлифовъчните машини се настройват едновременно и предлагат интерполация (от -60° до +90°), докато универсалните цилиндричношлифовъчни машини имат въртяща се маса, която може да се позиционира от -10° до +20°. В допълнение, шпинделите на радиусношлифовъчните машини са разположени в задната част на револверната глава, докато това при цилиндричношлифовъчните машини е обратното – те са позиционирани отпред.

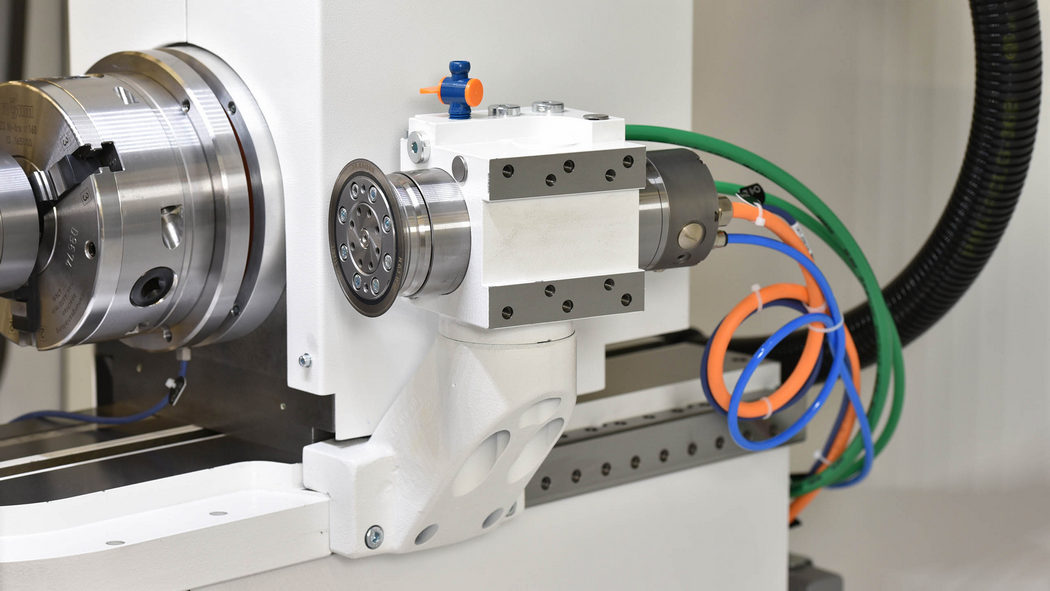

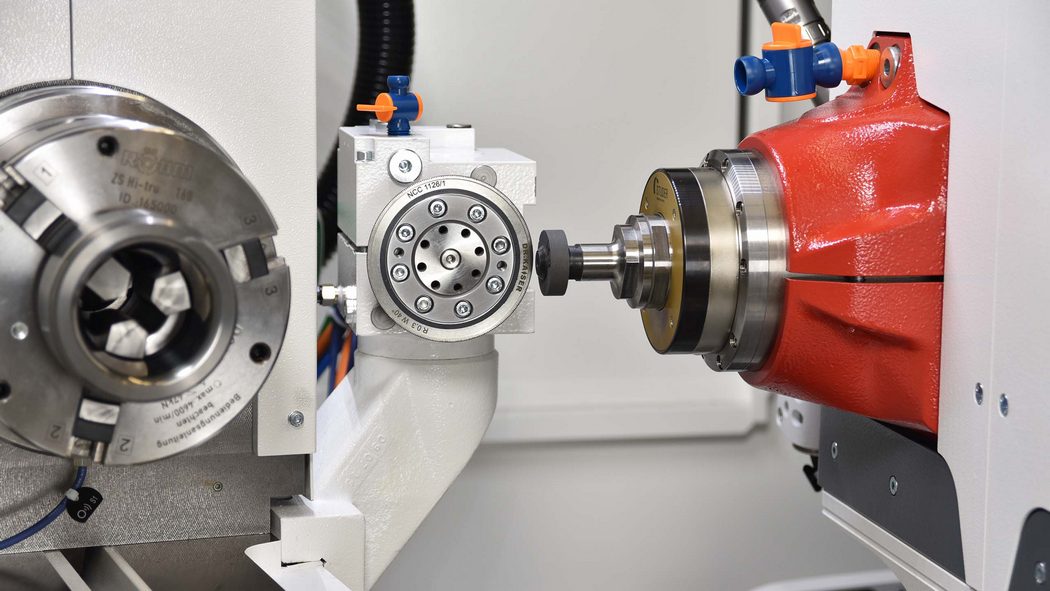

Разлики има и в концепцията за настройка на шлифовъчния диск. „Машините за радиусно шлифоване се отличават с корекция по оста B, докато машините за цилиндрично шлифоване са оборудвани с две подвижни коригиращи устройства. Не на последно място разлика има и в операционните системи. Цилиндричношлифовъчните машини от S121 до S151 използват операционната система StuderWIN на Studer, докато новите машини за радиусно шлифоване - операционната система StuderSIM“, допълниха още от Галика България.

Източник на снимковия материал: Галика България, Studer
