БИГ процес контрол: Термодвойките на Günther са доказан избор за надеждно постигане на висококачествена термообработка

Компанията Günther Temperaturmesstechnik произвежда термодвойки и съпротивителни термометри от 1968 г. Нейните изделия намират приложение в почти всички индустриални сектори и се произвеждат в пет европейски производствени обекта. Основната дейност на компанията се състои в разработването и производството на малки серии от продукти, съобразени със специфичните изисквания на клиентите. „При термичната обработка на компоненти за автомобилната или самолетната индустрия, съответствието с изискванията на AMS 2750 или CQI-9 е задължително. От десетилетия компанията Günther се занимава интензивно с предизвикателствата на измерването на температурата в този промишлен сектор и е един от водещите немски производители на температурни сензори за инсталации за термична обработка“, коментираха за Инженер.bg от доказаната българска инженерингова и търговска фирма БИГ процес контрол, официален представител на Günther за България.

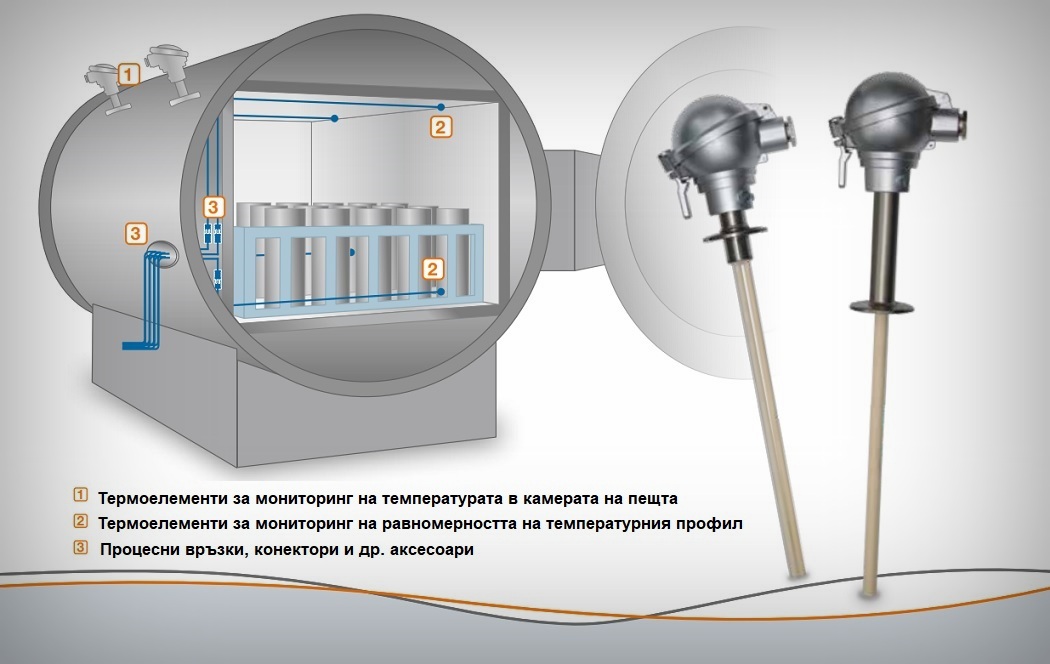

Термодвойки за мониторинг на температурата в камерата на пещите за термообработка

За да се постигне максимална точност на измерване и надеждност на процеса, термодвойките на Günther, предназначени за монтаж в камерата на пещта, обикновено са двойни. В зависимост от техническата спецификация, в една защитна арматура могат да се разположат две различни двойки термоелементи. „Диаметърът на защитната тръба, който е възможно най-малък, осигурява кратко време за реакция на температурните промени. Версиите със затварящ се контролен отвор също позволяват бързо и лесно калибриране на термодвойките на място“, поясниха от БИГ процес контрол.

Термодвойки за измерване равномерността на температурния профил

Този тип термоелементи се използват за измерване на разпределението на температурата в цялата работна камера на пещта, например при TUS измервания, както и за определяне на температурата върху или в самия термообработван компонент. По правило за тази цел се използват гъвкави термодвойки с обвивка от минерална изолация и с точки за измерване, които могат да бъдат позиционирани точно на желаните места. За производството на тези термодвойки Günther използва само материали от клас 1, съответстващи на изискванията на DIN EN 60584. Това означава, че в този случай са изпълнени надеждно и най-строгите изисквания на AMS 2750 или CQI-9.

„За постигане на по-точна реакция или за еднократни и съпротивителни измервания могат да се използват и термокабели. Това са предимно термични проводници в оплетка от стъкловлакна или керамични влакна, които се доставят на рула“, коментираха от БИГ процес контрол.

Температурни сензори за процеси за предварително нагряване, отвръщане и отгряване

За измерване на температурата в пещи за предварително нагряване и отвръщане Günther доставя температурни сензори, които са специално произведени за тези цели. Температурите, които се достигат при този тип обработка на материалите, са в диапазона между +500 °C и +1000 °C. „Най-подходящи за целта са термодвойки с метална защитна тръба или керамична външна защитна тръба и, в зависимост от избраната конфигурация, керамично изолирана термодвойка или защитна вложка“, препоръчаха българските специалисти.

Ъглови термодвойки за използване при закаляване/азотиране в солна вана

За температурни измервания в солни вани, в които компонентите се обработват в солна стопилка при температури между +820 °C и +920 °C, почти винаги се използват ъглови термодвойки. Тази конструкция може да се използва и за отвръщане и азотиране в температурен диапазон до +500 °C. Поради ъгловата форма свързващата глава и присъединения компенсационен проводник не се намират директно в зоната на агресивните пари над стопилката.

„Ъгловите термодвойки с резбови ъглови колена са стандартни изпълнения, но могат да се осигурят и прости конструкции с огънати или заварени защитни тръби“, информираха от БИГ процес контрол. Предимството на резбовите ъглови термодвойки е, че потопяемите тръби са взаимозаменяеми и по-малко натоварената опорна тръба може да бъде изработена от по-евтини материали. „Такъв дизайн се използва и за керамични потопяеми тръби или тръби, които не могат да бъдат огънати поради свойствата на материала. В зависимост от конструкцията е възможно да се направи контролен отвор за прости и рентабилни SAT измервания с помощта на T-образна част в ъгловата връзка“, поясниха от БИГ процес контрол.

Термодвойки с отвор за приемен полеви SAT тест

За извършването на приемни тестове на място на производствената площадка Günther е разработила термодвойки с глава, която позволява бързото поставяне и отстраняване на тестов елемент през отвор в капака на главата. Това означава, че приемните полеви изпитания SAT, при които сензорът остава постоянно в изпитвания образец, могат да се извършат бързо и без използването на инструменти. Разрешаването на използването на такива термодвойки е регламентирано от AMS 2750.

„Подходящите тестови термоелементи, както и съпротивителните термометри с всякакъв дизайн, могат да бъдат доставени от Günther в кратки срокове по всяко време“, допълниха още от БИГ процес контрол.
