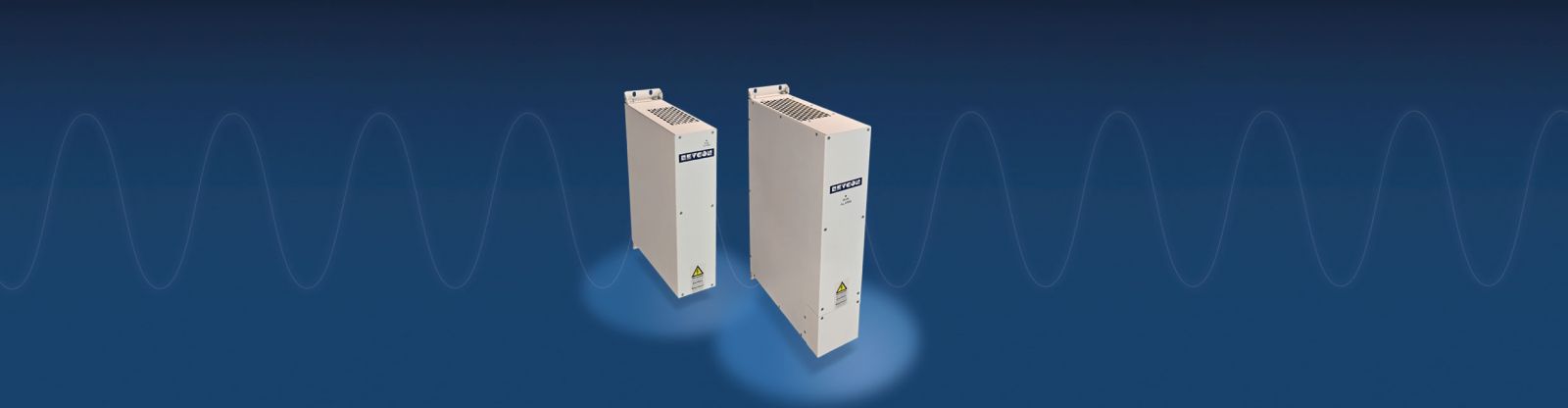

Бандени: Активният филтър REVCON RHF-Active редуцира хармонични смущения, породени от честотни регулатори и нелинейни товари

Детайлно представяне на активния филтър за редуциране на хармонични смущения, породени от честотни регулатори и други нелинейни товари, REVCON RHF-Active, направиха специално за читателите на Инженер.bg eкспертите от фирма Бандени. Тя е специализирана в доставката, обслужването, гаранционния и извънгаранционния сервиз на широко разнообразие от продукти и цялостни системни решения на водещи европейски брандове, които от години внедрява и обслужда във всички сектори на българската индустрия.

Активните хармонични филтри представляват паралелни филтърни вериги, инжектиращи хармоници в захранващата мрежа. Тези хармоници имат фазово изместване от 180° в сравнение с хармониците на мрежата. Следователно, инжектираните хармоници елиминират тези, които се наблюдават в мрежовото захранване. Следната снимка илюстрира принципа им на действие.

„REVCON RHF-Active не изисква сложно и скъпоструващо въвеждане в експлоатация. След включване на захранването уредът ще извърши самостоятелно настройка, за да постигне възможно най-добрата производителност. Разбира се, възможни са и индивидуални настройки. Освен смекчаване на хармоници от 2-ри до 60-ти ред, RHF-Active предлага компенсационни функции като корекция на фактора на мощността и компенсация на дисбаланса“, информираха от Бандени.

SiC-Power MOSFET и диодите на Шотки осигуряват постигането на много висока ефективност, а също и честота на превключване от 50 kHz, което води до ефективно елиминиране на високите хармоници. Този филтър намалява THD на тока от обикновено 35% до под 5%.

Техническа спецификация на активния филтър:

• Типов код – RHF-Active 35-480-50/60-20-A;
• Топология – SiC-Power MOSFET и диоди на Шотки;
• Код за поръчка – 35000004;
• Захранващо напрежение – 3 х 380 - 480 V (+10%/-15%), 50Hz/60Hz (+/- 2%);
• Номинален ток – 35 A (компенсиращ ток);
• За честотни регулатор с мощност 55 kW до 35% компенсация и снижаване на хармониците до 5%;
• Клас на точност на токов трансформатор – 0.5 или по-висок;
• Относителна влажност – от 5 до 95% (без конденз) по време на работа;
• Околна температура – мин. -10 °C (14 °F), макс. 40 °C (104 °F); Отклонения при над 45 °C (113 °F) = -13%/K (до 50 °C (122 °F));
• Надморска височина – <1000 m; Отклонение над 1000 m: -5%/1000 m (до 4000 m);
• Максимални загуби при работа – 415 W;
• Ефективност – 99.3% (при работа с 55 kW честотен регулатор);
• Физически размери на RHF-Active 30-480 -50/60-20-A;
• Схема на свързване – 3P3W;
• Схема на свързване – 3P4W;
• Тегло – 16 kg.

Електрически връзки, управление, стандарти и изисквания

„Мрежовото захранване се извършва посредством клеми с болтово пристягане M5 за кабели с размер 6 - 25 mm², а пристягането е в интервала минимум – максимум: 2-2.5 Nm. Управлението се осъществява с RS 485 за връзка с компютър, USB порт и безплатен софтуер за конфигурация“, допълниха още специалистите на Бандени.

Активните филтри REVCON RHF-Active отговарят на следните стандарти и изисквания:

• IEC/EN 61000-2-2 / -4;
• IEC/EN 61000-3-2 / -4 / -12;
• IEEE 519-2014;
• G5/4.

Източник на снимковия материал: Бандени, REVCON
