Мегер България: Една система вместо множество тестови уреди – TRAX обединява измерванията на трансформатори и подстанции

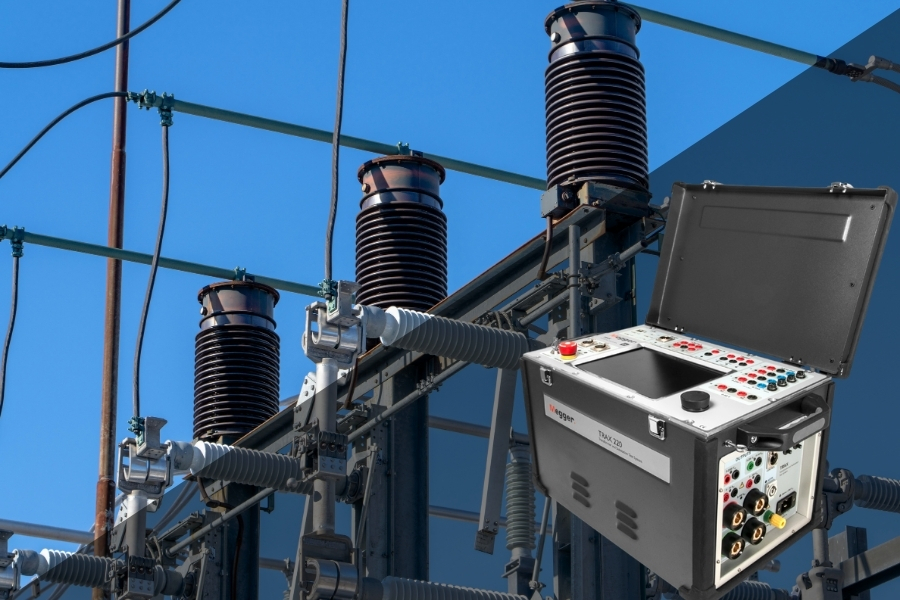

Изпитването на силови трансформатори и оборудването в електрическите подстанции изисква измервания с различен характер – от измерване на съпротивлението на намотките и коефициента на трансформация до анализ на прекъсвачи, токови и напреженови трансформатори. Традиционният подход често означава работа с няколко специализирани тестови уреди, различен софтуер и необходимо време за обучение за работа с устройствата, транспортиране до обекта и настройка. Многофункционалната тестова система TRAX на Megger, която обединява редица функции в един апарат, е разработена именно с цел да улесни и ускори тези изпитвания“, коментираха пред Инженер.bg от Мегер България.

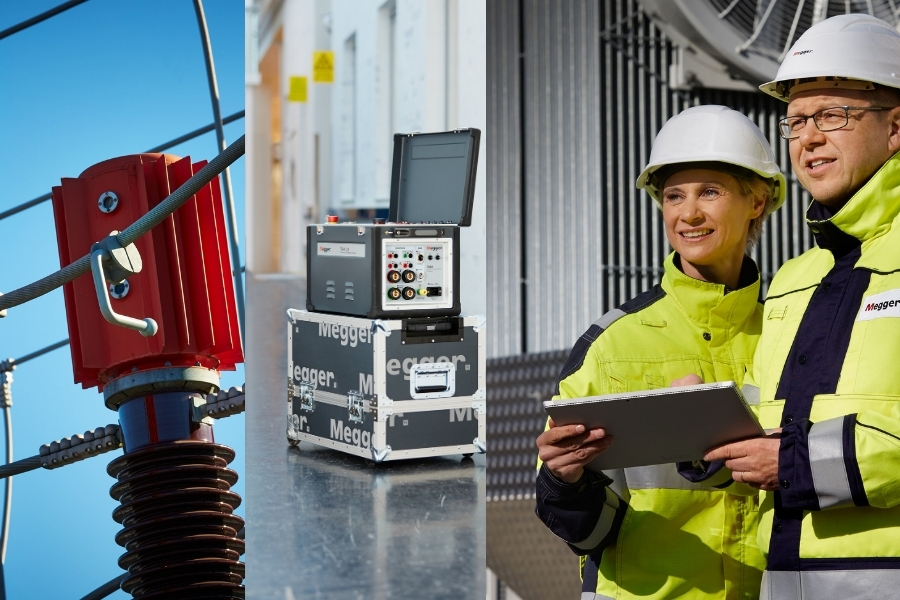

Концепцията на TRAX се основава не просто на добавянето на множество измервателни функции, а на съчетаването им с единна софтуерна архитектура. Специализираните приложения превръщат системата в инструмент, адаптиран към конкретното изпитване, докато хардуерът, кабелите и принадлежностите осигуряват необходимата гъвкавост. Така един комплект може да покрие широк спектър от задачи при тестване на трансформатори и други компоненти на подстанции, без да се прави компромис с функционалността, характерна за специализираните тестови устройства.

Софтуерна архитектура с отделни приложения

Основна характеристика на TRAX е използването на единен софтуер, структуриран като набор от приложения. Всяко приложение е предназначено за определен тип изпитване и по подразбиране показва само функциите, необходими за съответната задача. Това опростява работата както при рутинни измервания, така и при по-сложни диагностични процедури.

„При конфигуриране на тестовете TRAX може да предостави схеми за свързване и таблица с последователността на измерванията. При необходимост операторът може да използва и напълно ръчен режим, при който избира тестовия ток или напрежение, измервателните канали, параметрите за изчисление и начина на представяне на резултатите. Ethernet връзката позволява автоматично обновяване на софтуера и добавяне на нови функции“, поясняват от Мегер България.

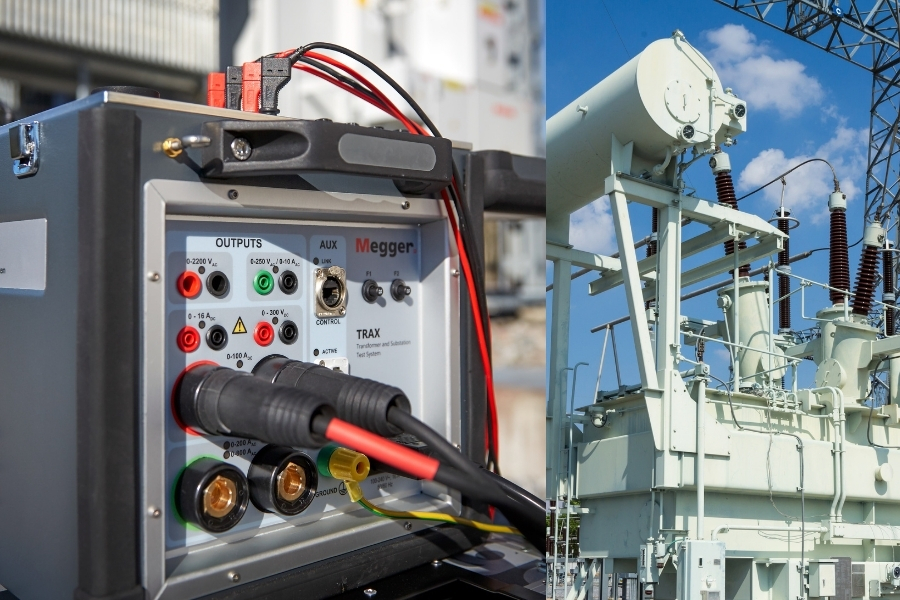

Изпитване на трансформатори с висок ток и напрежение

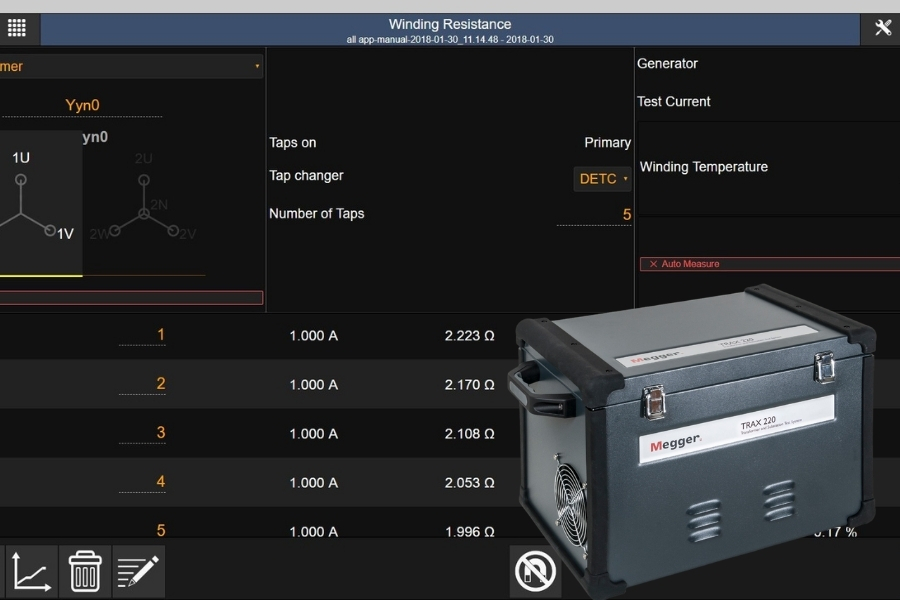

При измерване на съпротивлението на намотките TRAX използва постоянен изпитвателен ток до 100 A и напрежение до 50 V, което позволява бързо и прецизно измерване. Високият тестов ток ускорява процеса на намагнитване и помага на измерването да достигне стабилни стойности за по-кратко време. Така специалистите получават по-надеждна информация за състоянието на намотките и контактите на стъпковия превключвател.

„След измерването на съпротивлението на намотките TRAX използва адаптивна технология за размагнитване, която отстранява остатъчната намагнитеност на магнитопровода и подготвя трансформатора за експлоатация или следващо изпитване. При измерване на коефициента на трансформация TRAX използва променливо напрежение 250 V, а при високоволтовото измерване на коефициента на трансформация е с изходящо напрежение до 2200 V. Опционалният комутационен модул улеснява свързването и превключването между намотките при изпитване на трифазни трансформатори с шест намотки, което разширява възможностите при комплексни изпитвания“, коментират от Мегер България.

Особен интерес представлява изпитването на стъпковия превключвател под товар. Системата TRAX измерва динамичното съпротивление по време на превключването, което позволява да се оценят преходните съпротивления и времето на превключване. Патентованата технология позволява да се определят реалните стойности на преходните съпротивления и времената на прехода. TRAX поддържа и управление на стъпковия превключвател, което позволява изпитването да бъде интегрирано в цялостна диагностична процедура.

Диелектрична диагностика и оценка на изолацията

TRAX включва функции за определяне на коефициента на диелектрични загуби tan δ и фактора на мощността при напрежение до 12 kV, както и измерване на капацитет чрез опционален модул TDX. За диагностиката на изолационната система се използва патентована технология за температурна корекция и автоматично откриване на зависимостта от изпитвателното напрежение.

„Поддържа се и индивидуална температурна корекция (ITC), позволяваща резултатите да бъдат приведени към подходяща референтна температура. Сред диагностичните функции на TRAX е и анализът на диелектричната честотна характеристика в тясна честотна лента (NB DFR). Методът позволява да се проследи поведението на изолацията при различни честоти и да се получи допълнителна информация за нейното състояние, както и изпитване на изолационното състояние при 1 Hz. Комбинацията от тези функции превръща TRAX в платформа не само за приемо-предавателни изпитвания, но и за диагностична оценка на състоянието на трансформаторната изолация“, категорични са от Мегер България.

Функции за прекъсвачи и измервателни трансформатори

Многофункционалността на системата се разширява с възможности за изпитване на токови трансформатори (CT) и напреженови трансформатори (VT), както и с трифазен анализатор на прекъсвачи. При изпитване на прекъсвачи TRAX проследява времето и последователността на операциите по отваряне и затваряне, измерва захранващото напрежение на задвижващите бобини и анализира токовата им характеристика. Така системата позволява по-пълна оценка на работата на задвижващия механизъм на прекъсвача.

TRAX може да проверява работата на PIR резисторите, които се включват непосредствено преди основните контакти и ограничават преходните токове и пренапреженията при включване. При този тест се проследява времето на тяхното включване и изключване, както и промените в тока и напрежението по време на превключването. Системата измерва и съпротивлението на главните и съпротивителните контакти, което позволява да се оцени състоянието на контактната система на прекъсвача.

Към останалите функции се отнасят определянето на фазовото отместване между променливотокови величини в ръчен режим, което дава допълнителна информация за характера на електрическия процес, изпитването на импеданса на заземителната система, измерването на линейния импеданс и K-фактора, както и измерването на контактното съпротивление.

Ръчен режим за диагностика и анализ на причините за възникнала повреда или отклонение

За специалисти, които извършват задълбочена диагностика или търсят първопричината за неизправност, ръчният режим дава възможност за свободно задаване на тестовите сигнали и избор на измервателните канали, което улеснява диагностиката при нестандартни или сложни измервателни задачи. В ръчен режим могат да се управляват 10 генератора за променлив и постоянен ток и напрежение, както и 6 измервателни канала за AC и DC ток и напрежение.

„Вграденият калкулатор улеснява изчисляването на електрическите параметри, а осцилоскопът визуализира сигналите в реално време и подпомага откриването на отклонения по време на изпитването. Това позволява стандартните изпитвателни процедури да бъдат възпроизвеждани или модифицирани чрез промяна на тока, напрежението и честотата. Така една и съща система може да се използва както за предварително дефинирани рутинни тестове, така и за изследователски задачи и анализ на причините за повреди“, добавят още от Мегер България.
