Содибул: Порталната конструкция на машинния център GT-H2517F e конкурентно предимство при прецизна обработка на пресформи

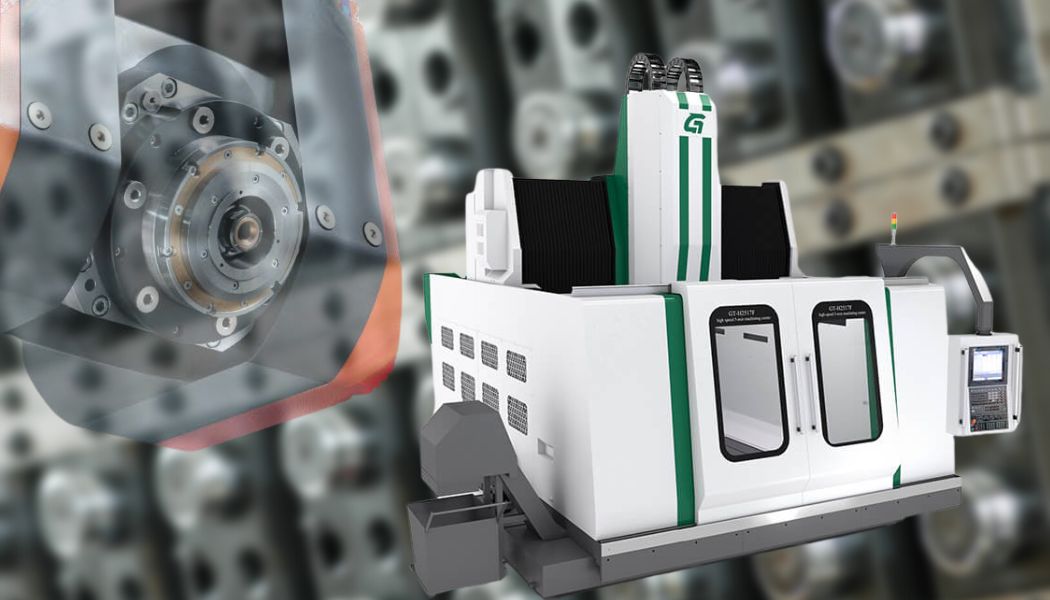

Моделът GT-H2517F с портална конструкция на Gentiger представлява 5-осен обработващ машинен център, който е проектиран и изработен специално за високоскоростна обработка на пресформи. „Тази машина разполага с масивна U-образна основа в комбинация с портална конструкция от най-ново поколение. Машината е оборудвана с доказалата се в световен мащаб двуосна въртяща се глава, което ѝ позволява да удовлетвори напълно строгите изисквания за скорост, ефективност и качество при обработката на финишните повърхности на пресформи“, информираха за Инженер.bg от доказаната българска търговска компания Содибул, която предлага машинното оборудване на Gentiger в България.

Висока прецизност и стабилност на 5-осния обработващ център GT-H2517F

Порталната конструкция, заедно с въртящата се по оси B/C глава, е в състояние напълно да отговори на изискванията за висока ефективност на обработката по 5 оси. „Всеки сложен детайл е възможно да бъде обработен само с една настройка, като по този начин се гарантира високата прецизност на процеса. При конструкция от портален тип детайлът е фиксиран и следователно теглото му не причинява допълнително натоварване, върху която и да е линейна ос“, поясниха от Содибул.

Изключителни възможности за обработка

Машинните центри GT-H2517F са подходящи за приложения, свързани с обработката на големи детайли, предназначени за аерокосмическата и автомобилната индустрия, тъй като осигуряват оптимални финишни повърхности и съкратено време за обработка.

Масивна основа

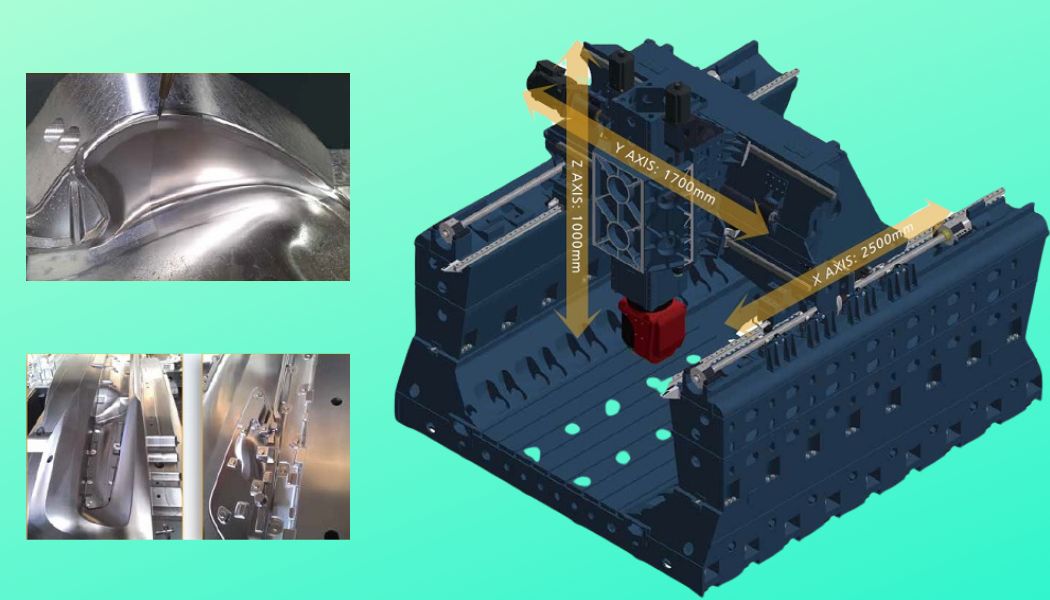

Монолитната U-образна основа в комбинация с оптимизираното оребряване осигуряват солидна опора за теглото на машината и натоварването върху детайла. Контактните повърхности между основата и горния блок са прецизно обработени, за да се гарантира геометричната точност на конструктивните елементи.

Вграден шпиндел

Характеристики на шпиндела

• Максимална скорост на шпиндела: 24 000 min^-1;
• Двигател на шпиндела: 55 kW;
• Въртящ момент: 87.5 Nm;
• Смазване на лагерите: масло-въздух;
• Вътрешен диаметър на шпинделния лагер: Ø70 mm;
• Високопрецизен керамичен лагер;
• Държачите за този шпиндел следва да бъдат калибрирани до G2.5.

Чувствителна динамична реакция

Обработката на площ с множество точки се извършва бързо и гладко, което ефективно съкращава времето за обработка.

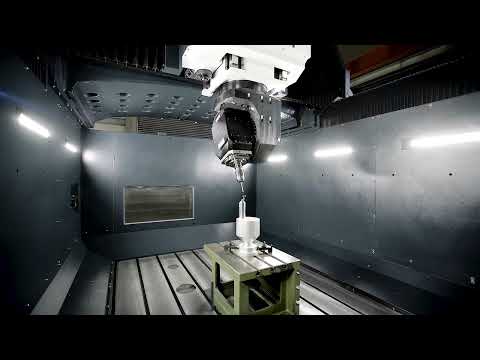

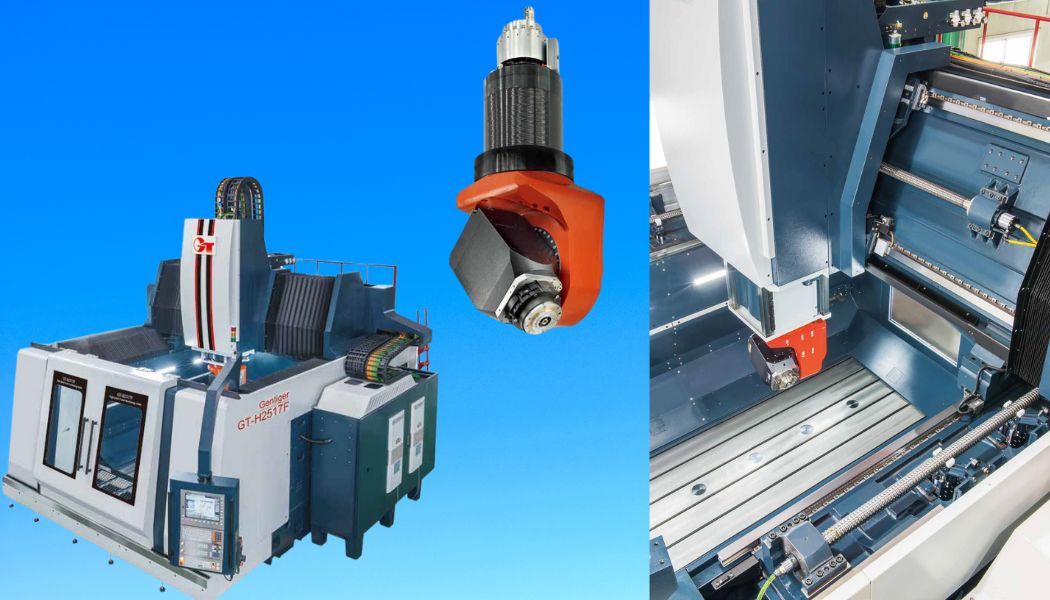

Порталният 5-осен високоскоростен обработващ център GT-H2517F на Gentiger използва въртяща се глава със свръхвисока твърдост, позволяваща едновременна обработка по пет оси. „Уникалната шпинделна глава гарантира изключително висока прецизност и ефективна обработка. Също така предотвратява влошаване на точността на обработка в резултат на повтарящо се затягане/освобождаване на детайла“, заявиха от Содибул.

Поддържане на Ethernet функция

Програмите за обработка могат да се управляват от компютър за незабавно редактиране, след което да се прехвърлят през Ethernet към машината. Тази функция пести време за обработка. „Освен това, с използването на функция за автоматично изключване и автоматично измерване на дължината на инструмента и т.н., машината може да работи в автоматичен режим на работа“, коментираха българските специалисти.

Отличен контрол на качеството

Високотехнологичният лазерен модул Renishaw се използва за проверка на точността на линейното позициониране, грешката в стъпката и хлабината и др.

„В същото време прецизният измервателен сензор със сачмен накрайник Renishaw контролира точността на сервозадвижването и геометричните грешки между две оси, като по този начин се гарантира изключителна точност на процеса“, допълниха още от Содибул.

Технически специфики на GT-H2517F:

• Конструкцията от портален тип осигурява в пълен размер ултрависока стабилност при 5-осна високоскоростна обработка;
• U-образната основа е изработена от една монолитна част за максимална стабилност и твърдост;
• Благодарение на едновременната обработка по 5 оси е възможно да се обработват детайли със сложна форма само с една настройка;
• Подаването по оста X се осъществява с помощта на специално проектирана въртяща се гайка;
• Напречната греда от трапецовиден тип драстично увеличава товароносимостта;
• Изключително твърдата U-образна двойна странична стена се характеризира с оптимално разпределение на усилието;
• Машината е оборудвана с въртяща се глава с висока твърдост за постигане на изключителна прецизност на обработката;
• Шпиндел от вграден тип HSK-A63 с обороти 24 000 min^-1;
• Двойни сервосистеми за задвижване по осите X, Z;
• Ролкови линейни направляващи по осите X, Y, Z;
• Осите X, Y и Z са оборудвани с оптични линейни скали за управление с обратна връзка;
• Точност на позициониране: 0.003 mm/300 mm (ISO-230-2);
• Точност на повторяемост: ±0.003 mm (ISO-230-2).

Източник на снимковия материал: Содибул, Gentiger
