Сбъдната водна фантазия

Уважаеми читатели на Инженер.bg, скъпи колеги от бранша,

С настоящия материал започваме представянето на статии, включени в конкурса, който Грундфос България реализира с медийното партньорство на Инженер.bg. През следващите седмици ще имаме удоволствието да ви запознаем с трите отличени статии, които според критериите на журито съответстват най-пълно на поставените изисквания на конкурса. Повече за новаторската маркетингова инициатива на Грундфос България, бихте могли да прочетете ТУК. Приятно четене!

Инж. Петър Петров, БГ Терм

Зимата на 2011 г. В София вече има четири действащи мола, а три нови очакват грандиозното си откриване през 2013 г. Конкуренцията е чудовищна, а желанието на предприемачите да създават нови и атрактивни забележителности за посетителите е по-силно от всякога. А това е чудесна възможност за екипа на Бг Терм да прояви находчивост в предлагането на иновативни решения за своите клиенти и да наложи помпите с марка Grundfos у нас. И най-вече, когато на хоризонта се появява обещаващ проект като най-големият мол в България до момента – Paradise Center

Клиентът

Paradise Centеr е един от най-мащабните проекти в България през последните години със своите 190 000 хил.кв.м. разгърната застроена площ и без аналог от архитектурна гледна точка в Европа. Дизайнът на мола е дело на английското архитектурно студио RTKL, а основната идея в концепцията е синергията между човека и природата, която е въплътена както в логото на проекта, така и във всеки един детайл от сградата.

Техническата задача

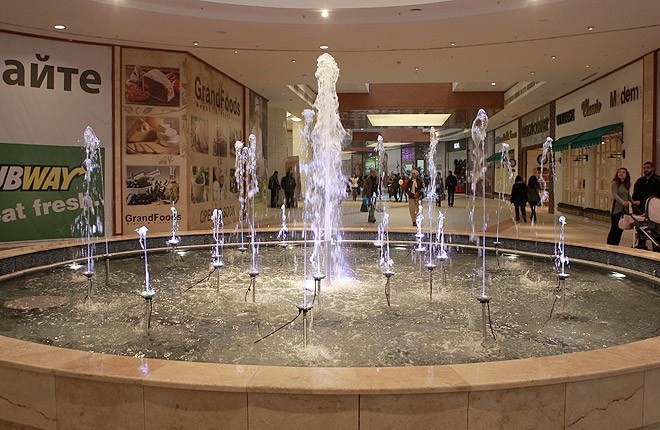

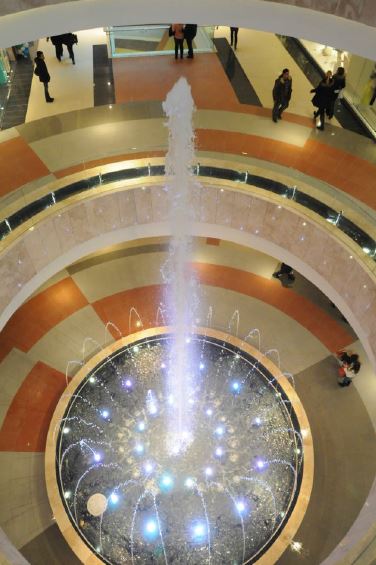

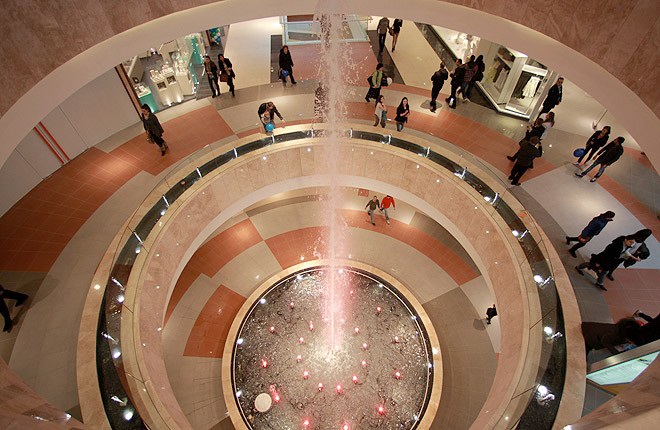

Сред основните акценти в концепцията на Paradise Centеr е присъствието на много динамична вода, която проектантът разгръща в четири основни фонтана на територията на цялата сграда. С цел изпълнението на тази идея, към БГ Терм бе отправено техническо задание с изискване част от помпите да бъдат с постоянни обороти, например тези, които захранват фонтаните  на Северния вход и Атриума. Останалите помпи са с променливи обороти, например фонтаните, монтирани от страната на Южния вход и на т.нар. Гейзер.

Решението

На база на поставената задача, екипът на БГ Терм взе решение да предложи на клиента си следната конфигурация:

• За фонтаните на Северния вход бяха предложени общо осем броя хоризонтални, близко-куплирани помпи с различен дебит и напор, от серията NB на Grundfos, а за Атриума – два броя. Избрахме ги, защото отговаряха на изискванията на клиента, давайки му най-доброто възможно качество за своя клас, както и съчетаващи висока енергийна ефективност и ниски експлоатационни разходи. Друго основно предимство на избраните помпи е, че всички важни параметри на токовете в трифазните ел. двигатели на помпите се следят от моторна защита MP204 на Grundfos.
• За фонтаните на Южния вход и Гейзера бе необходимо доставените помпи – по четири за всеки от фонтаните, да бъдат с променливи обороти. Това решение бе наложено от изискването да бъде постигнат ефект с променлива височина на водните струи. Предложихме помпи от серията NB, оборудвани с честотен конвертор CUE на Grundfos, който дава възможност за регулиране оборотите на помпите и комуникация с външен контролер, даващ конкретните стойности, определящи оборотите на двигателя. Освен разширяване функциите на помпи с постоянни обороти, честотният конвертор CUE на Grundfos следи ключовите параметри на двигателя и го защитава от претоварване.
•


Изпълнението

Работата с клиента бе осъществена в тясна комуникационна връзка и непрекъснати консултации с проектанта на водните ефекти. След като бе осъществен хидравличният монтаж, сертифицираният златен сервиз на БГ Терм стартира процедура по настройка и пуск в експлоатация на всяка от помпите. Използвахме една от многото функции на честотния конвертор CUE на Grundfos – RAMP Up и RAMP Down, която регулира бързината, с която се променят оборотите на въртене на помпата. Това осигури плавно издигане и спадане на водните струи, като в резултат получихме редуцирано изплискване от водните басейни. Също така намалихме стреса в тръбната инсталация, който би бил по-висок при по-резки промени във водния поток. Като цяло, осигурихме плавна и надеждна работа на най-впечатляващите части от водните ефекти на търговския център. Несъмнено, голям плюс от използването на външен честотен конвертор е оптимизирането на електрическата консумация на основните помпи.

Резултатът

Нашата част от работата по проекта Paradise Centеr приключи успешно дни преди официалното откриване на мола. Всички помпи бяха настроени и пуснати в експлоатация за голямото отваряне на вратите на търговския център на 28 март 2013 г., като проектантът, собствениците и всички посетители успяха да се насладят на единственото по рода и мащабите си водно присъствие в интериора в подобен мол в България.

Фонтаните на Paradise Centеr бяха един от най-интересните ни и успешни проекти през 2012 г., в които партньорството ни с производител на иновативни продукти като Grundfos, донесе удовлетворение на нас като професионалисти и на клиента ни като краен резултат за бизнеса му. Още веднъж се убедихме, че Grundfos е не само производител на помпи, но и надежден партньор в решаването на специфични технически предизвикателства в сферата на помпените системи.

Източник на снимковия материал: архив на автора
