КМТ Сервиз: Система на IBAK използва водоструйно разрушаване, за да изведе 35 тона бетон от канализацията под Mercedes-Benz Arena

Познат доскоро като Mercedes-Benz Arena, MHPArena Stuttgart е основният футболен стадион на Щутгарт, а също и домакински терен на футболния клуб VfB Stuttgart. Мащабното спортно съоръжение е разположено в рамките на NeckarPark – най-голямата зона за спортни и културни събития в града, в непосредствена близост до Porsche Arena, Hanns-Martin-Schleyer-Halle и музея Mercedes-Benz. През 2023 г., във връзка с провеждането на UEFA EURO 2024, стадионът претърпява сериозна модернизация, която поставя и нетипично предизвикателство пред канализационната инфраструктура. При изграждането на долния сектор на главната трибуна в част от канализационната система попада бетон, който блокира напълно шест тръбни участъка. Отстраняването му е решено чрез технология за водоструйно почистване под свръхвисоко налягане с помощта на мобилна система MicroGator на IBAK, а повече за проекта пред Инженер.bg разказаха от КМТ Сервиз – утвърдено българско търговско и инженерингово дружество, което предлага продуктите IBAK на пазара у нас.

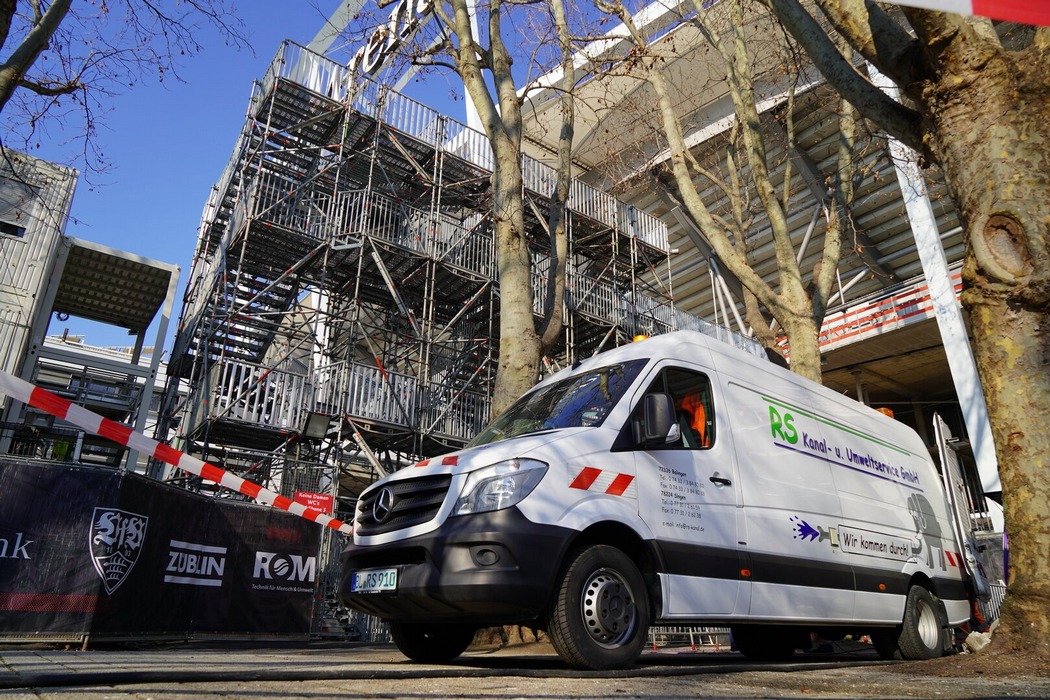

С история от 1933 г., днес MHPArena Stuttgart разполага с 54 272 седящи места за международни състезания и малко над 60 000 места за домакинските мачове от Бундеслигата – капацитет, постигнат в резултат от мащабната реконструкция преди няколко години. Операторът на съоръжението Stadion NeckarPark възлага строителните дейности на обединение между Ed. Züblin AG и ROM Technik, които изпълняват бетонна плоча с обем около 400 m³ за новото долно ниво на основната трибуна. Част от бетона обаче попада в канализационните участъци, преминаващи директно под главния VIP вход. С възстановяването на тяхната пълна проводимост се заема дружеството RS Kanal- und Umweltservice.

„Работата обхваща канализационни тръби с кръгло сечение и диаметри от DN 200 до DN 800, с обща дължина около 400 m. И тъй като локацията им не позволява изкопни работи, решението е намерено чрез високонапорно водоструйно почистване, което позволява материалът да бъде разрушен и отведен през самата канализационна система. Допълнително усложнение е условието дейностите да не спират нормалното провеждане на футболни срещи в този период“, разясниха от КМТ Сервиз.

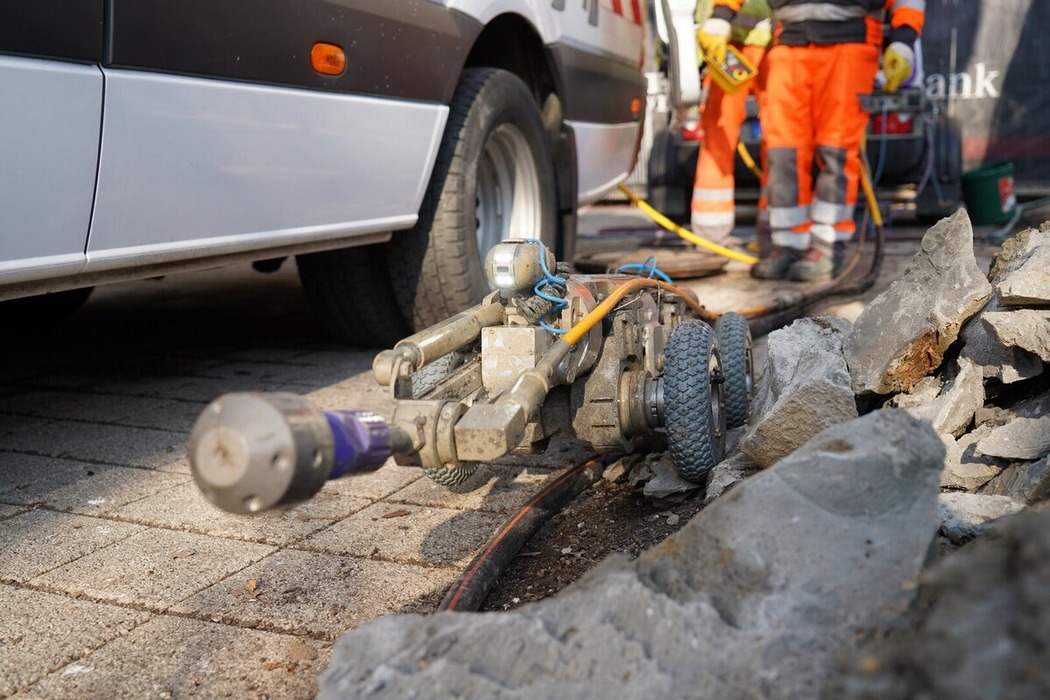

За работата в канализационните тръби RS Kanal- und Umweltservice използва въртяща се водоструйна дюза, монтирана на роботизираната платформа MicroGator на IBAK.

„При високонапорното водоструйно почистване водата се подава през дюза с малък диаметър при много висока скорост. В зависимост от приложението работното налягане може да бъде от няколкостотин до 2500 bar. Така получената кинетична енергия на водната струя е достатъчна за рязане и разрушаване на различни материали, включително стомана, бетон и пластмаси, както и за отстраняване на повърхностни наслоявания и синтеровани отлагания“, обясниха от КМТ Сервиз.

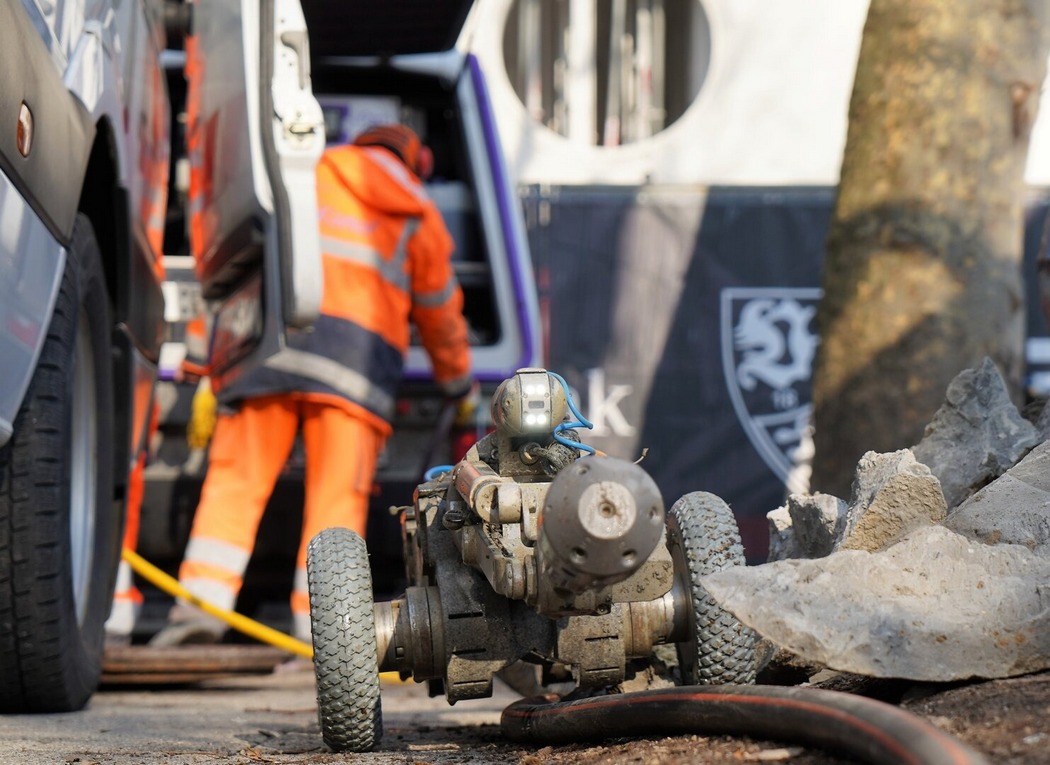

Системата MicroGator включва самоходна платформа, система за управление и цветна панорамна камера. Тя е предназначена за рехабилитация на канализационни колектори, като е в състояние да инспектира, да извършва рязане чрез ултрависоко налягане, да инжектира уплътнителни смеси и да поставя ремонтни маншети. В конкретното приложение стандартното оборудване на платформата е заменено със специален инструмент, който може да поеме дюзата и водоструйния маркуч и който позволява накланяне, завъртане и ориентиране под ъгъл на дюзата. „В случая е използвана водоструйна дюза на фирма Falch, която може да подава между 11 и 26 l/min вода и позволява плавно регулиране на налягането от 600 до 2500 bar. Системата разполага и с резервоар за вода с вместимост 400 l, което позволява автономна работа без външно водоснабдяване за известен период от време“, уточниха от българското дружество.

За да се осигури прецизност на процеса, операторът използва камера CutterCam, монтирана на платформата и осигуряваща визуален контрол. Нейната функция се допълва и управлява от софтуера IKAS evolution – също решение на IBAK. Така в зависимост от конкретния участък операторът регулира водното налягане и променя положението на дюзата. По този начин водната струя се насочва точно към зоната, която трябва да бъде обработена, без да се засяга материалът на самата тръба.

„В рамките на само два месеца от канализационната система под стадиона са отстранени общо около 35 t бетон по трасе с дължина 400 m, при това без да са извършвани изкопни работи. Чрез системното решение на IBAK бетонната тапа е отстранена успешно без повреждане на тръбната конструкция“, допълниха още от КМТ Сервиз.

Източник на снимковия материал: КМТ Сервиз, IBAK
