GF Building Flow Solutions пусна на пазара тръбна система Ecoflex VIP Thermo за отоплителни мрежи с преносна мощност до 1500 kW

Характерно за подземните отоплителни мрежи е, че качеството на цялостното изпълнение зависи от избора на тръбата. Топлоизолацията влияе върху количеството енергия, което достига до сградите, гъвкавостта улеснява преминаването на флуида по зададеното трасе, а дължината на доставяните участъци определя колко съединения ще бъдат необходими. С новия външен диаметър на сервизната тръба от 140 mm при изпълнението Single тръбната система Uponor Ecoflex VIP Thermo обединява тези характеристики с преносна мощност до 1500 kW при температурна разлика от 20 K*.

„Тя съответства приблизително на отоплителните потребности на 200 жилища и разширява приложението на Ecoflex VIP Thermo на Uponor към по-мащабни локални и районни мрежи. Новият размер запазва конструкцията на гъвкавата предварително изолирана тръба, включително възможността за полагане на дълги участъци с по-малко връзки по трасето“, коментираха пред Инженер.bg от GF Building Flow Solutions България. Компанията е част от швейцарската индустриална група Georg Fischer (GF), която придобива Uponor през 2023 г. През април 2024 г. подразделението GF Uponor е преименувано на GF Building Flow Solutions, а Uponor продължава да присъства на пазара като продуктова марка. Новият външен диаметър на сервизната тръба от 140 mm допълва въведения по-рано вариант с диаметър 125 mm и разширява приложното поле на серията. Новото изпълнение е насочено към отоплителни мрежи за жилищни комплекси, обществени и промишлени сгради, както и към връзки между отделни обекти и общ топлоизточник.

Какво отличава серията Thermo в семейството тръбни системи Ecoflex VIP?

Ecoflex VIP обединява предварително изолирани тръби за различни приложения, като предназначението на всяка серия определя конструкцията на сервизната тръба и работните ѝ параметри. Ecoflex VIP Aqua е разработена за транспортиране на битова гореща вода, докато Thermo обслужва затворени отоплителни и охладителни мрежи. В основата на Ecoflex VIP Thermo е сервизна тръба от омрежен полиетилен PE-Xa с кислородна бариера. Нейната задача е да ограничи проникването на кислород през стената на тръбата към циркулиращата вода. Така се подпомага защитата на металните компоненти в системата, сред които топлообменници, помпи, арматура и колектори. „Означението Thermo е свързано с конкретното приложение на системата. Сервизната тръба PE-Xa с кислородна бариера е предназначена за работните условия в затворени отоплителни и охлаждащи кръгове, където качеството на циркулиращата вода има значение за дългосрочната експлоатация на цялата инсталация“, поясниха от GF Building Flow Solutions България.

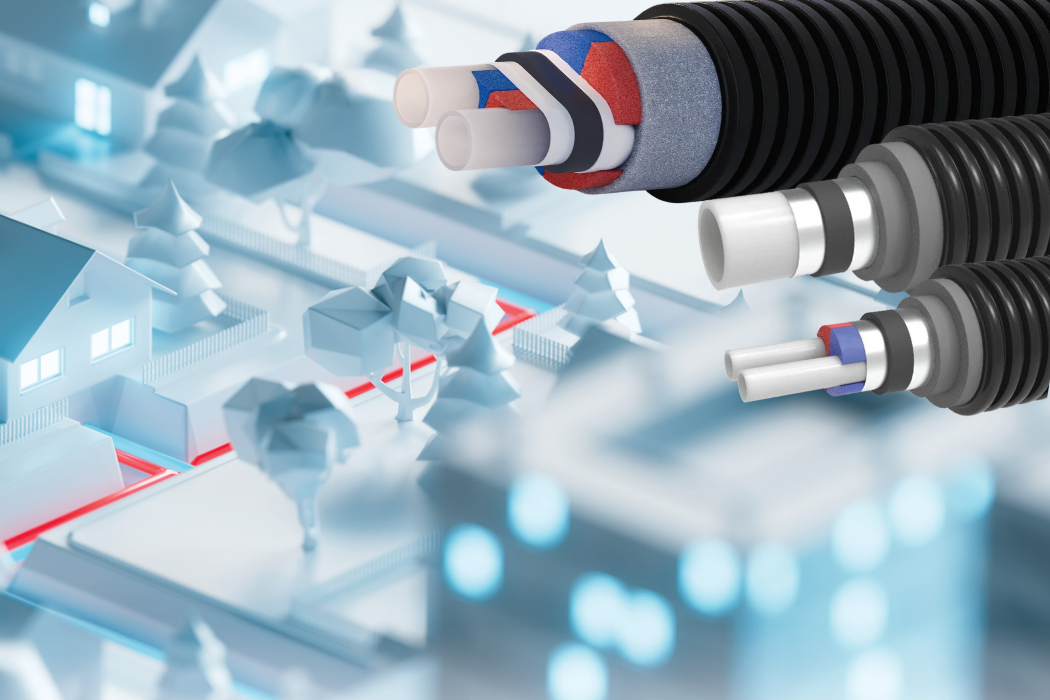

Серията се предлага в изпълнения Single и Twin. При Single в изолирания кожух е разположена една сервизна тръба, което дава възможност подаващата и връщащата линия да бъдат проектирани като отделни трасета. Twin събира двете линии в общ кожух. Така целият отоплителен кръг се полага като един тръбен пакет, а изкопът и монтажните операции могат да бъдат организирани по-компактно. Ecoflex VIP Thermo Single и Thermo Twin са предназначени за отопление и охлаждане и работят при налягане до 6 bar и температурен режим 80/95 °C. В продуктовото семейство присъства и Thermo Twin с многослойни композитни тръби Uni Pipe PLUS, разработена за отопление, охлаждане и водоснабдяване при налягане до 10 bar. Така изборът между отделните изпълнения започва от вида на мрежата, флуида и работния режим, след което се определят необходимият диаметър и конфигурацията на тръбите.

Вакуумната изолация съчетава ниски загуби и компактен диаметър

Увеличаването на преносната мощност обичайно изисква по-голямо сечение на сервизната тръба. При Ecoflex VIP Thermo с външен диаметър на сервизната тръба 140 mm диаметърът на защитния кожух е ограничен до 200 mm благодарение на комбинацията от вакуумно изолирани панели VIP и гъвкава PEX пяна. Вакуумната изолация ограничава преноса на топлина през газовата среда в структурата на материала. Така се постига коефициент на топлопроводимост от 0.004 W/(mK). Ниската стойност означава, че необходимото термично съпротивление може да бъде осигурено с по-компактен слой изолация. „При размер 140 mm ефективността на изолацията оказва пряко влияние върху цялата конструкция. VIP технологията запазва тръбата компактна и гъвкава, като същевременно ограничава енергията, която се губи по подземното трасе“, обясниха от компанията.

При новото изпълнение стойностите на коефициента на топлопренос (U) са с до 12% по-ниски спрямо съпоставими решения. Коефициентът на топлопроводимост λ характеризира самия изолационен материал. U-стойността показва топлопреминаването през цялата завършена конструкция и затова служи за изчисляване на реалните загуби по дължината на тръбопровода. Разликата е важна за проектантите. Ниската стойност на λ показва качествата на VIP изолацията, докато U-стойността дава основа за определяне на количеството топлина, което ще бъде отдадено към околната среда при конкретни температурни условия и дължина на трасето. При по-мащабни мрежи ефектът се натрупва върху стотици метри тръбопровод и през целия отоплителен сезон. Затова изолационните характеристики участват пряко в енергийния баланс на системата и в оценката на експлоатационните разходи.

Пет слоя оформят завършената тръбна конструкция

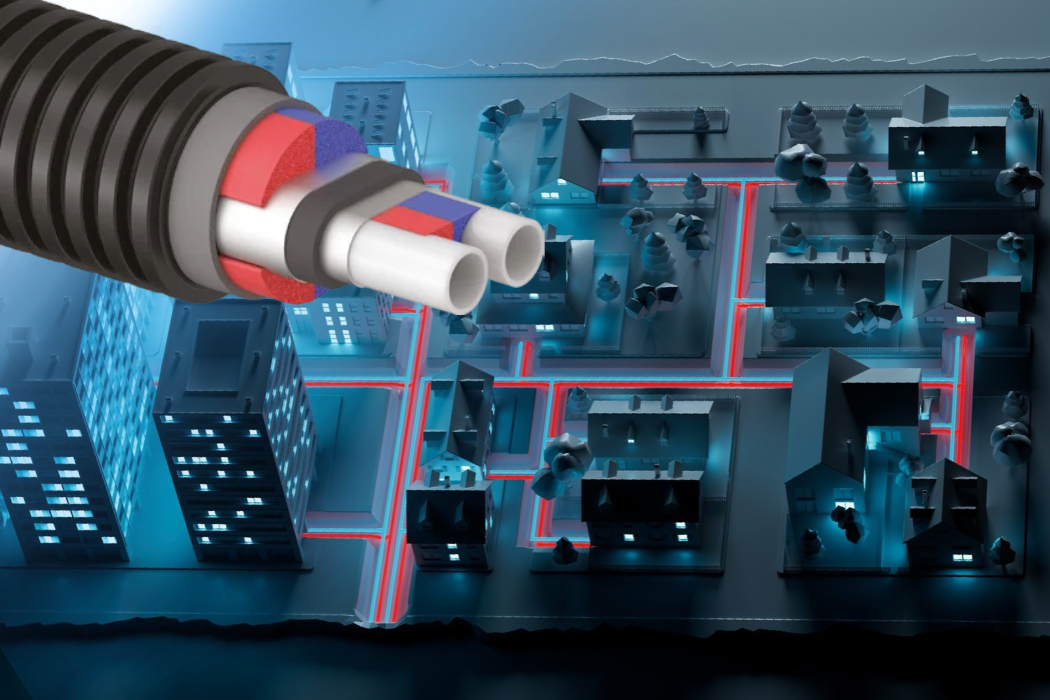

Ecoflex VIP Thermo е изградена като многослойна система, в която всеки елемент изпълнява отделна функция. В центъра се намира тръба PE-Xa с кислородна бариера. Около нея е поставен центриращ профил, който поддържа правилното положение на вътрешната тръба спрямо изолационните слоеве. Следват VIP панелът (Vacuum Insulated Panel) и гъвкавата PEX пяна. Вакуумният панел осигурява основната топлоизолационна ефективност, а пяната оформя гъвкавия изолационен слой около сервизната тръба. Цялата конструкция е защитена от гофриран външен кожух от полиетилен с висока плътност (HDPE).

Гофрираният профил съчетава механична защита с възможност тръбата да следва плавните промени в направлението на трасето. Кожухът предпазва вътрешните слоеве при транспортиране, разтоварване, полагане и последваща експлоатация в земята. „Конструкцията работи като единна система. PE-Xa тръбата пренася отоплителната или охлаждащата вода, VIP панелът и PEX пяната се грижат за топлоизолацията, а HDPE кожухът защитава тръбния пакет и запазва неговата гъвкавост“, добавиха от GF Building Flow Solutions България.

Мощността от 1500 kW започва от правилното хидравлично оразмеряване

Преносната мощност до 1500 kW е определена при температурна разлика от 20 Келвина (ΔT = 20 K). Стойността показва възможностите на новия размер, но реалната мощност за всеки проект зависи от дебита, температурния режим и хидравличните характеристики на мрежата. Във водните отоплителни системи топлинната мощност е свързана с количеството преминаваща вода и разликата между температурата на подаващата и връщащата линия. Ако конкретната мрежа работи с по-малка температурна разлика, за пренасянето на същата мощност е необходим по-голям дебит. Това променя скоростта на водата, линейните загуби на налягане и необходимия напор на циркулационните помпи.

Затова изборът на Ecoflex VIP Thermo с външен диаметър на сервизната тръба 140 mm включва проверка на проектния товар, дължината на трасето, температурния график и допустимите скорости на флуида. Към тях се добавят местните съпротивления във фитингите и разклоненията, както и режимите на работа при частично натоварване. „Размерът от 140 mm осигурява необходимото сечение за проекти с голям топлинен товар. Окончателният избор се прави след хидравлично изчисление, което отчита дебита, температурната разлика, дължината на мрежата и разполагаемия напор“, уточниха специалистите. Така преносната мощност остава свързана с цялостния проект, а не само с номиналния размер. Правилното оразмеряване осигурява необходимия дебит към всяка сграда и поддържа работата на помпеното оборудване в предвидения диапазон.

По-дългите участъци променят организацията на монтажа

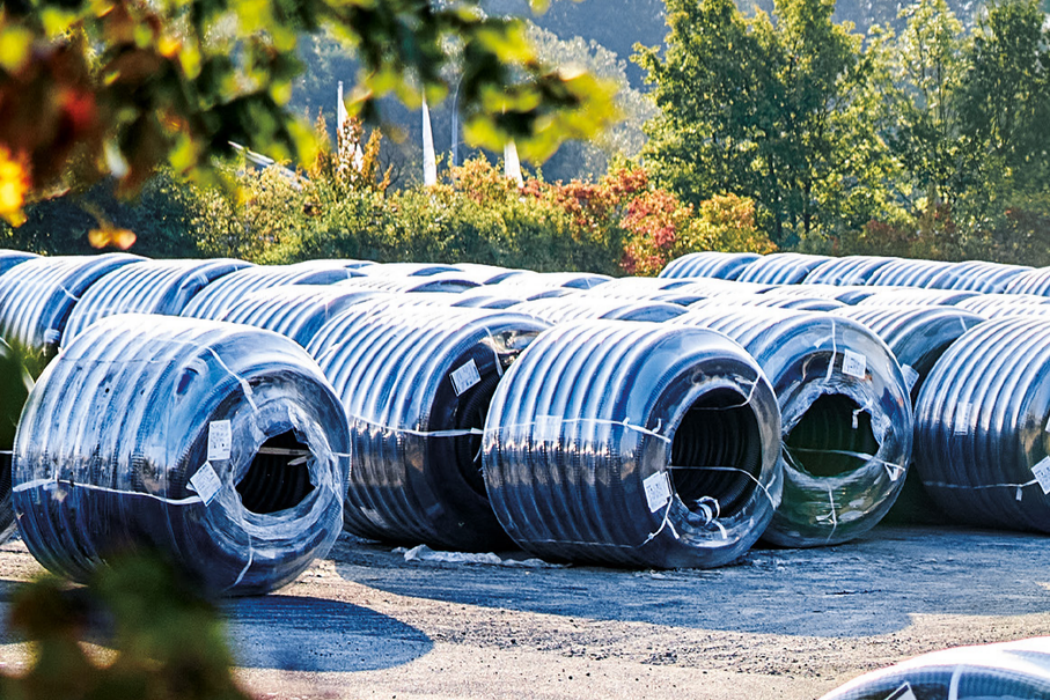

Гъвкавата конструкция дава възможност Ecoflex VIP Thermo да се доставя на руло и да се полага в дълги непрекъснати участъци. Така връзките могат да бъдат концентрирани при сградните входове, разклоненията и предварително определените в проекта точки. По-малкият брой връзки съкращава операциите, които трябва да бъдат изпълнени и проверени в изкопа. Трасето може да следва плавни завои, а компактният външен диаметър улеснява работата в пространства със съществуваща подземна инфраструктура. За гамата Ecoflex VIP от екипа на GF Building Flow Solutions България посочват до 20% по-кратко време за монтаж спрямо гъвкави предварително изолирани тръби с твърда PUR пяна и до 60% спрямо предварително изолирани стоманени тръбопроводи. Конкретният резултат зависи от геометрията на обекта, дължината на доставяните участъци и броя на разклоненията. „Ползата се формира от целия монтажен процес – транспортирането, манипулирането, полагането на дълги участъци и по-малкия брой връзки на място. При големи размери и дълги трасета всяка спестена операция има видимо отражение върху организацията на обекта“, продължиха коментара си от компанията. Ecoflex VIP е съвместима с фитингите и аксесоарите от гамата Ecoflex. Това дава възможност новият размер да бъде включен в цялостна мрежа с необходимите връзки, уплътнения, разклонения и сградни входове.

С Ecoflex VIP Thermo Single със сервизна тръба с външен диаметър 140 mm GF Building Flow Solutions България пренася гъвкавата предварително изолирана система към проекти с мощност до 1500 kW. Разширеният диаметър осигурява необходимия капацитет, VIP технологията запазва ниските топлинни загуби, а PE-Xa сервизната тръба с кислородна бариера отговаря на изискванията на затворените отоплителни и охлаждащи кръгове. Така новият размер допълва серията с решение за мащабни мрежи, при които преносът на енергия и организацията на подземното трасе се разглеждат като части от една обща инженерна задача.

*Температурна разлика от 20 K (келвина) е еквивалентна на температурна разлика от 20 °C (градуса Целзий). В случая се посочва разликата между температурите на подаващата и връщащата вода, а не абсолютна температура.
