Искар България: Iscar разшири портфолиото си от стандартизирани ISO пластини с изпълнения от Logiquick за висока производителност

Стандартните ISO инструменти извършват по-голямата част от операциите на машинната обработка в металообработващата индустрия. Приложенията им варират от финишна до груба обработка. Предимствата от използването на стандартизирани инструменти е в тяхната съвместимост и взаимозаменяемост, което позволява използването на различни режещи инструменти на различни стругове, независимо от марката или производителя. Те също така осигуряват ниво на стандартизация, което може да помогне за подобряване на прецизността и точността на процеса на рязане. „Като доставчик на пълна гама от инструменти за машинна обработка, Iscar предоставя висококачествени стандартизирани инструменти по ISO. Те включват всички стандартни геометрии, включително режещи пластини с най-популярната триъгълна форма. С пускането на пазара на новата продуктова линия Logiquick на Iscar, ISO инструментите също получиха своите нови попълнения“, коментираха за Инженер.bg от Искар България.

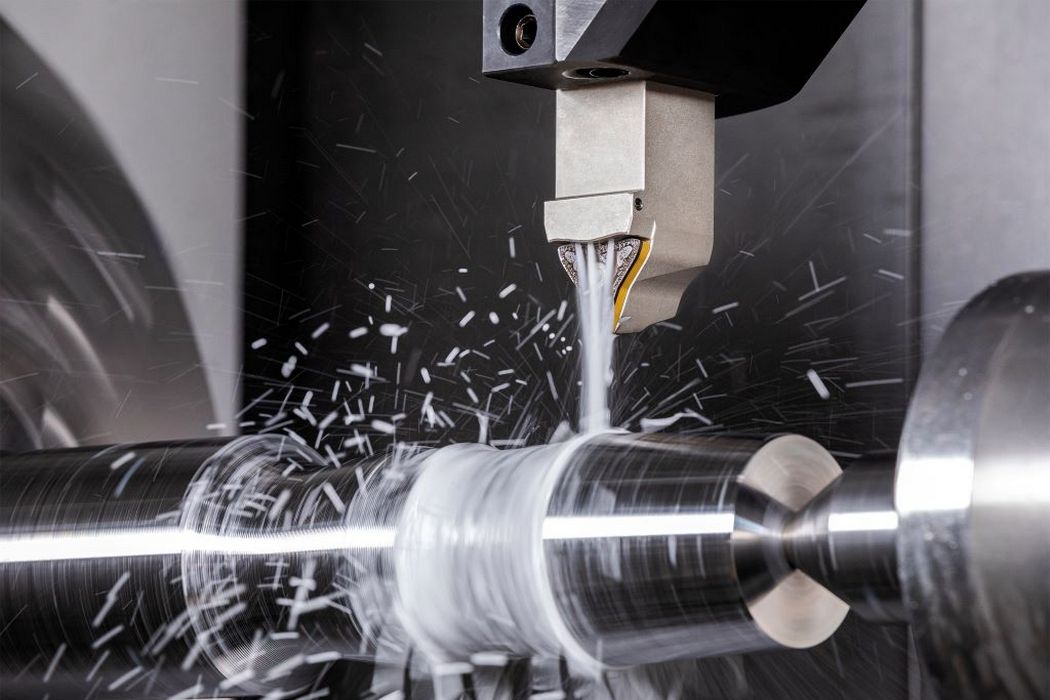

Стандартните режещи пластини за струговане във формата на триъгълник се използват за аксиално и челно струговане. Те имат три режещи ръба с ъгъл 80° от всяка страна на пластината и заменят ромбовидните пластини, които са само с два режещи ръба, като по този начин спестяват време и разходи за производство, увеличавайки живота на инструментите. Iscar предлага разнообразие от уникални механизми за стружкообразуване и комбинации, които предоставят решения за повечето потребности на съвременната механична обработка.

„Стандартната ISO гама с инструменти за струговане на Iscar е комплексно решение за всички видове приложения и материали, отличавайки се с иновативни геометрии на режещите пластини, изработени от първокласни твърдосплавни материали. Те са разработени да отговорят на високите изисквания на клиентите за продължителна употреба и висока производителност. Новите попълнения в тази гама са режещите пластини от серии Quickturn, Logiq-6-Turn, Logiq-4-Turn и Quick-T-Lock“, поясниха от Искар България.

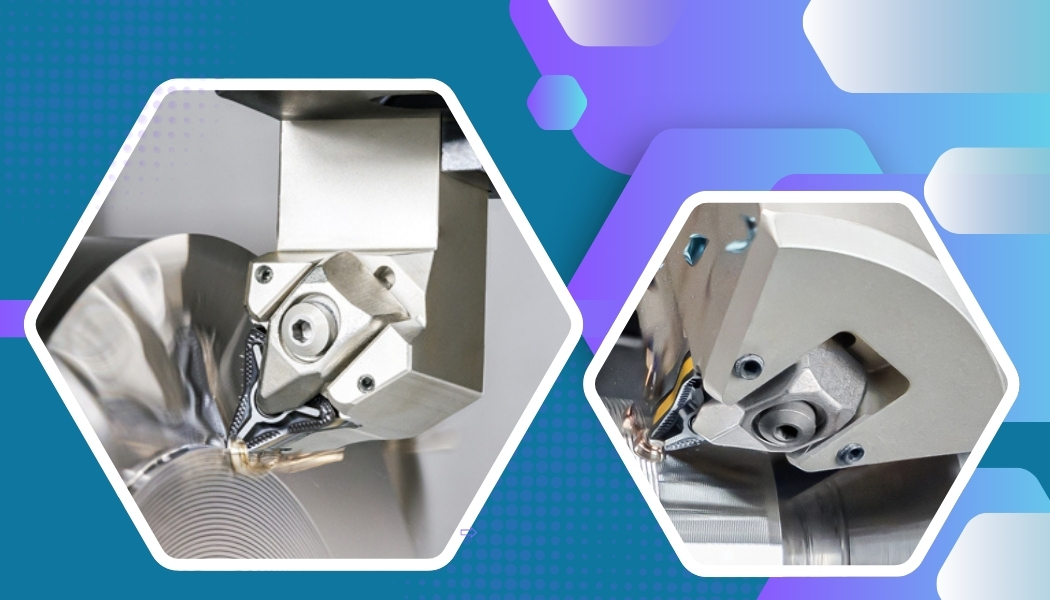

Режещи пластини за струговане QUICKTURN с 6 режещи ръба за високопроизводително разстъргване и профилиране

Новите двустранни, твърди и здрави режещи пластини Quickturn с 6 режещи ръба се използват при високоскоростно подаване. Гнездото на пластината е с твърда структура, а самата пластина е с горно захващане и фиксиране Safe-T-Lock от двете страни. Режещите пластини се отличават с висока степен на гъвкавост и могат да се използват във всички посоки на обработка. Те са предназначени за странично и челно струговане, както и за струговане при обратен ход благодарение на ъгъла на атака и изтъняването на стружките.

Охлаждащата течност се подвежда в горната и в долната част на държача, осигурявайки високоефективно охлаждане и контрол на стружките в зоната на рязане. Предлагат се и нови държачи Quickturn за ос Y за многофункционални машини.

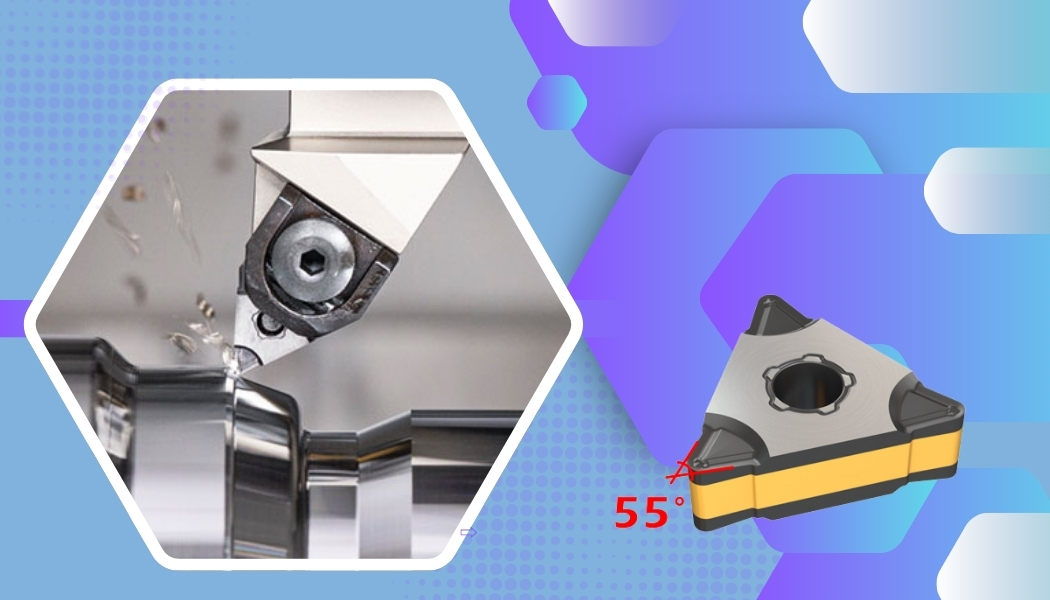

Режещи пластини Logiq-6-Turn за полуфинишна и финишна обработка и отлично качество на повърхността

Новите Logiq-6-Turn са рентабилни пластини с положителни ъгли на 6-те режещи ръба, които са предназначени за финишна обработка с дълбочина до 3 mm (.118"). Предлагат се с различни държачи за външна и вътрешна обработка с различни ъгли на наклона и възможност за подаване на охлаждащата течност към режещия ръб. Новите пластини могат да се захващат със стандартен държач за струговане TNMG 1604/33.

„Пластините Logiq-6-Turn с положителен ъгъл на режещите ръбове осигуряват лека и плавна обработка с намалени сили на рязане и ниска консумация на енергия. Те ефективно минимизират заусенъците при обработка на детайли от стомана, неръждаема стомана и титан. С ъгъл на наклона на режещия ръб от 55° те са алтернатива на DCMT пластините в почти всички приложения“, коментираха от Искар България.

„Новите режещи пластини осигуряват ефективно начупване на стружки от всякакви материали и отлично качество на повърхността до грапавост 0.5 Ra“, разказаха българските специалисти.

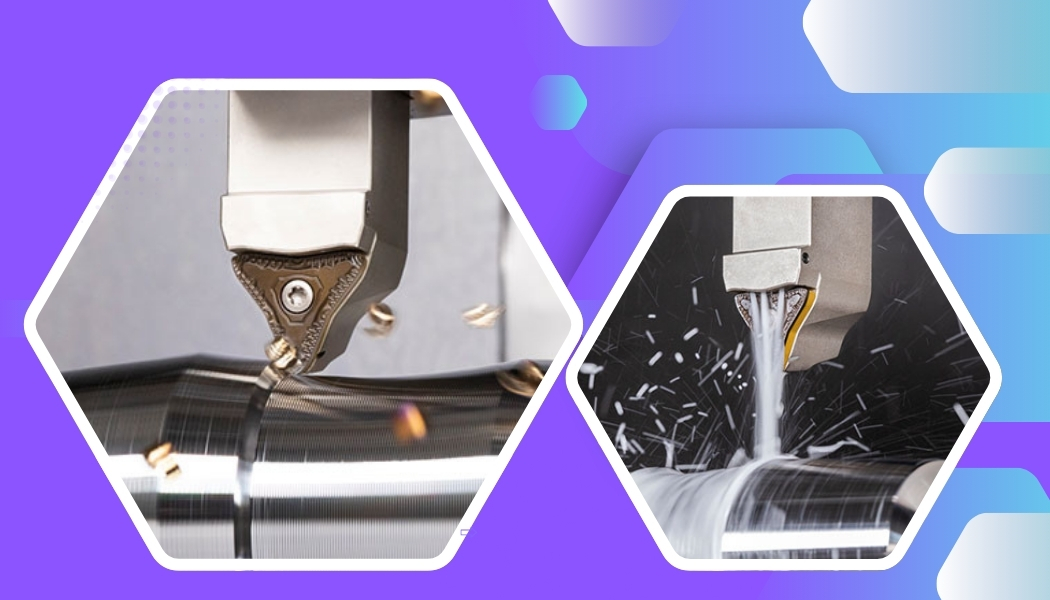

Режещи пластини с положителен ъгъл Logiq-4-Turn за обработка на миниатюрни и малки части

Двустранните, твърди и здрави режещи пластини с положителен ъгъл Logiq-4-Turn са изключително рентабилно решение за механична обработка. Новите CXMG 4 инструменти могат лесно да заменят режещите пластини CCMT 2 и CNMG 4 както при външна, така и при вътрешна обработка.

„Пластината CXMG е захваната в гнездо от тип лястовича опашка, осигурявайки по-добра стабилност на пластината и по-висока издръжливост на инструмента. Предлагат се два размера: CXMG 1204. за външна обработка и CXMG 0904.. за вътрешна обработка“, заявиха от Искар България. Iscar предлага и нови малки пластини CXMU 06, които да заменят пластините CCMT 06 с 4 положителни режещи ръба.

Режещите пластини Logiq-4-Turn са предназначени за външно и вътрешно струговане с машини от швейцарски тип. При всички инструменти охлаждащата течност се подава директно към режещия ръб. Държачите за външна обработка са с размери 12 mm/.47" и 16 mm/.63", докато опашките на инструментите за вътрешна обработка са с размери 08 mm/.31", 10 mm/.40" и 12 mm/.50".

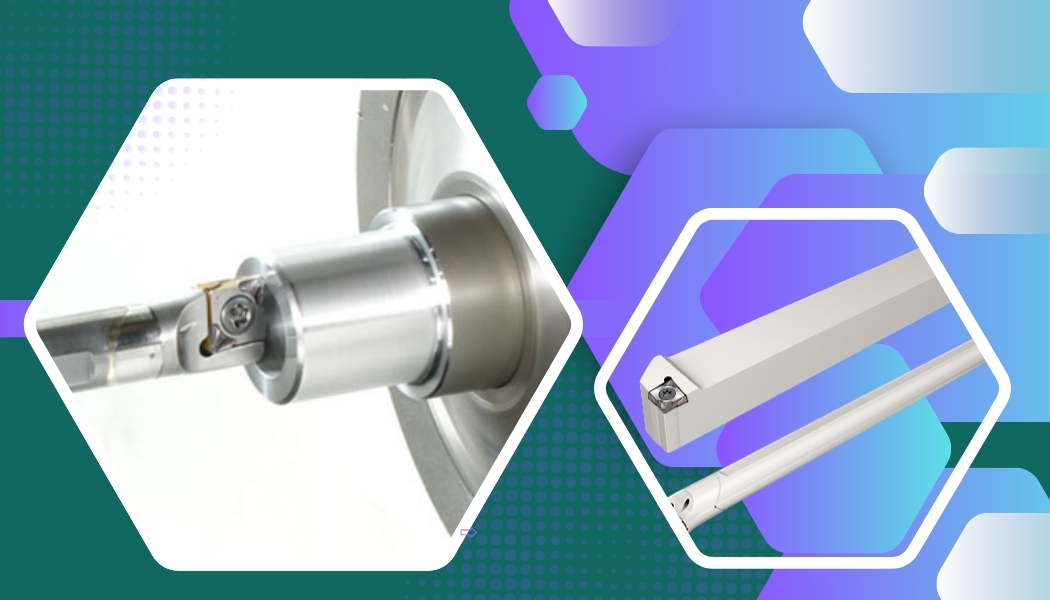

Режещи пластини с 3 режещи ръба Safe-T-Lock за многопосочно и високопроизводително струговане

Quick-T-Lock е пластина с 3 режещи ръба, предназначена за странично и профилно струговане. Долната пластина е специално проектирана с механизъм за надеждно фиксиране Safe Lock, който позволява многопосочно струговане. Фиксаторът дава възможност да се стругова с двете страни на пластината благодарение на V-образното оребряване и на каналите на инструмента.

„Пластините Quick-T-Lock също са проектирани за високоефективно странично и челно струговане. Охлаждащата течност се подава вътрешно директно към режещите ръбове. Пластината е симетрично позиционирана в държача, което позволява многопосочно струговане с ъгъл на изтъняване на стружките от 15°“, допълниха още от Искар България.

Освен това Iscar предлага нови Quick-T-Lock държачи за Y-ос, които могат да издържат на високи сили на рязане без появата на вибрации. За сравнение, по оста X действат сили на рязане, които могат да доведат до огъване на държача на инструмента, докато силите по ос Y действат в посока на оста на държача, осигурявайки висока стабилност. Ъгълът на атака може да бъде променен до най-ефективната позиция, позволявайки разнообразни варианти на пластините. С един инструмент Quick-T-Lock е възможно да се заменят няколко инструмента.
