Атлас Техник: Системата за абсолютно измерване на хода AMSABS 3L на Schneeberger е разработена за конструиране на дълги оси

Със системата Monorail AMSABS 3L Schneeberger предлага уникална интегрирана система за измерване на абсолютно преместване. Тя е подходяща за използване при конструкции с особено дълги оси и с високи изисквания по отношение на точността. Освен че се използва при конструиране на дълги оси, тя осигурява и предимствата на абсолютното измерване. Това означава, че дори след изключване и повторно включване на машината системата знае точната позиция по оста. „Механично AMSABS 3L се базира на ролковите направляващи Monorail MR на Schneeberger. Специалният дизайн на направляващите, в комбинация с четящата глава AMSABS 3L, дава възможност за преминаване през съединенията и създаване на измервателни оси с произволна дължина и абсолютно кодиране“, информираха за Инженер.bg от доказаната българска инженерингова и търговска фирма Атлас Техник, която предлага продуктите на Schneeberger в България.

Профилните направляващи имат важен принос за постигане на висока прецизност на различни машини и системи. Затова те трябва да отговарят на най-високите изисквания по отношение на механиката. Също толкова важен е и постоянния контрол на точността на системата чрез висококачествени системи за измерване на хода. „Колкото по-дълго е разстоянието, толкова по-важно е точното измерване и толкова по-големи са изискванията към използваната измервателна система“, коментираха от Атлас Техник.

Новоразработената система за измерване на позиция AMSABS 3L съчетава предимствата на AMS long с тези на абсолютната система за измерване AMSABS-3B, която е доказано решение на пазара.

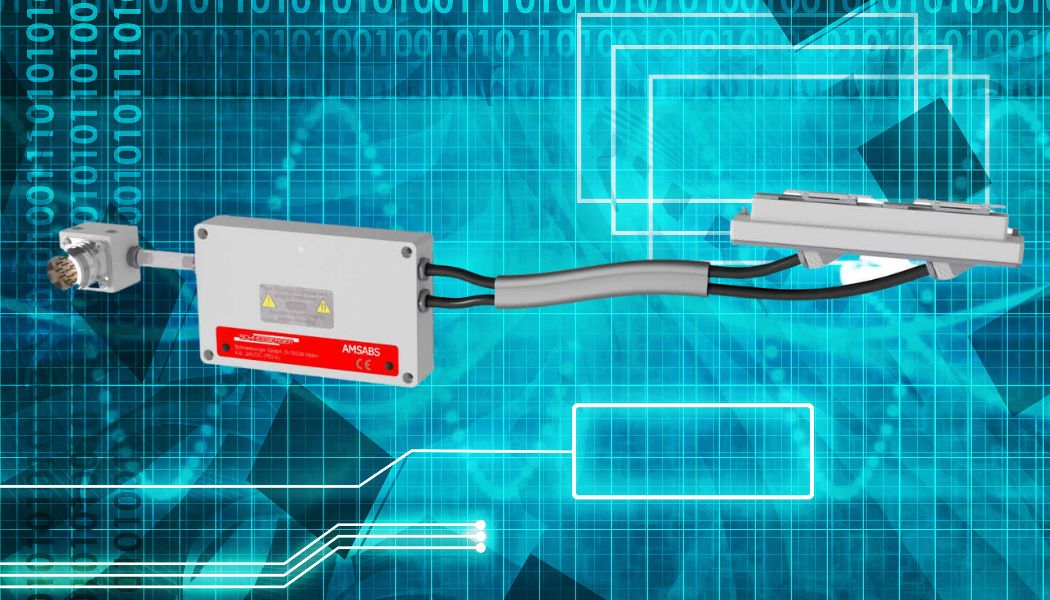

AMSABS 3L поддържа абсолютните интерфейси SSI, SSI+1Vss и FANUC с кабели с различна дължина. Опциите за смазване и уплътняване на измервателната каретка позволяват оптимално адаптиране към изискванията на приложението. Лесно сменяемата четяща глава е еднаква за всички размери.

Каква е концепцията на AMSABS 3L?

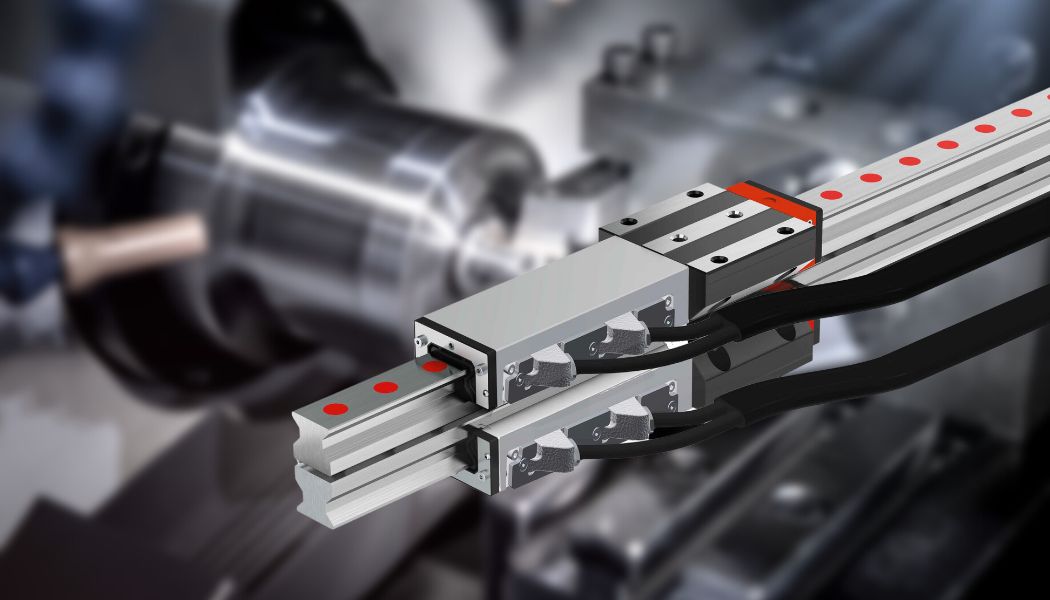

Системните профилни шини на направляващите AMSABS 3L са с една и съща дължина 3L, като могат да се съединяват от двете страни. За постигане на междинна дължина, в края на оста профилната шина е отделена и свързана с крайната част. Това осигурява доставки с унифицирани процеси на поръчка. Профилните шини могат да се комбинират, за да образуват измервателни секции с всякаква дължина. Системните дължини съответстват на шините RSR за съответните размери. Това води до следните предимства:

• Много кратки срокове за доставка на профилни шини с интегрирана абсолютна измервателна система;
• Улеснена логистика при внедряване на дълги машинни оси;
• Пълна взаимозаменяемост на всички сегменти;
• Осите могат да бъдат удължени според нуждите при използване на системни шини. Към това се добавя и изпитаната технология на измервателните системи AMSABS;

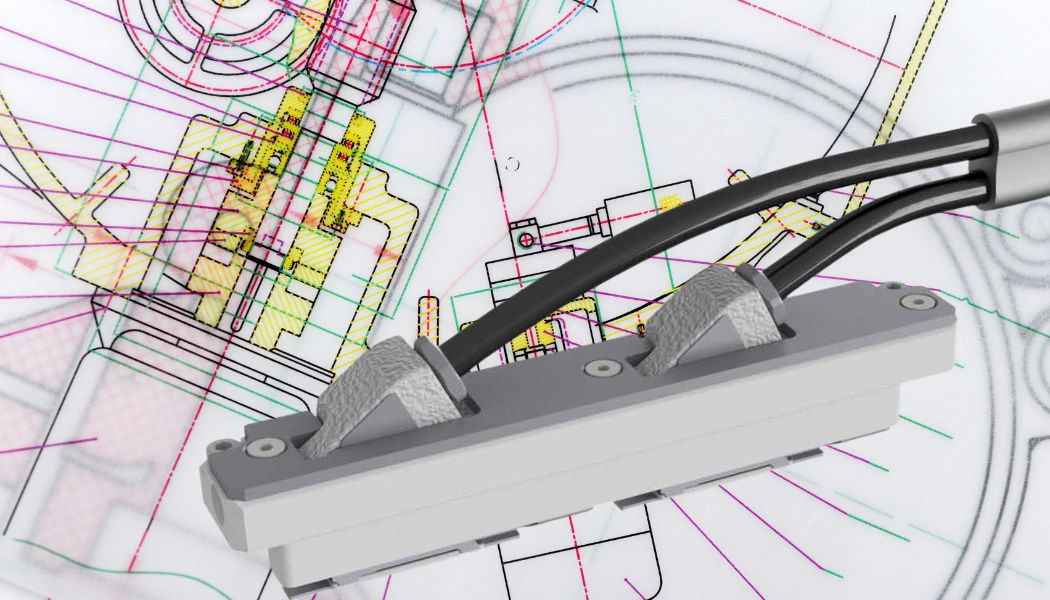

• Четящата глава може лесно да се сменя отстрани;
• Системата се отличава със здрав, заварен, водонепропусклив корпус на сензора със степен на защита IP67;
• Възможност за подмяна на четящата глава без настройка;
• Една четяща глава за всички размери.

Тези свойства, наред с други, предопределят използването на AMSABS 3L в индустриални сектори като конструиране на тежкотоварни машини, самолетостроене, дърводобивна и целулозно-хартиена промишленост, но също и в технологии за асемблиране и обработка. Освен това системата е подходяща за много други големи машини, например за лазерно заваряване, системи за рязане с водна струя, системи за тестване и машини за леярската индустрия.

„В бъдеще големите производители на машини ще могат да интегрират екстремно дълги измервателни оси с абсолютно кодиранe. Решаващият фактор тук е, че AMSABS 3L е механично базирана на ролковата направляваща Monorail MR, а специалния дизайн на  съединенията между профилните шини в комбинация с четящата глава AMSABS 3L позволява преминаването на каретата през съединенията без загуба на сигнала“, добавиха още от Атлас Техник.
