Нова серия прецизни лагери YRTSMA на INA с интегрирана измервателна система за абсолютни ъгли

Водещата немска производствена компания Schaeffler Group, портфолиото на която обхваща марките INA, FAG и Luk, разработи лагерна интегрирана измервателна система за абсолютни ъгли, която функционира на базата на индуктивен принцип. Тя е разработена специално да покрие високите изисквания, характерни за директно задвижвани, високодинамични и прецизни оси за металообработващи машини. Новата система усъвършенства технологията на вграждане на измервателната система SRM в лагерите за въртящи се маси. „Системата SRM на INA обединява бързина и точност на измерването с компактност и здравина на изпълнението. Тя е нечувствителна към замърсявания, свободно пространство в средата на въртящата се ос и незначителна нужда от настройка.Тази система представлява по-добра алтернатива на оптичните измервателни системи за вграждане”, коментираха за Инженер.bg от Шефлер България.

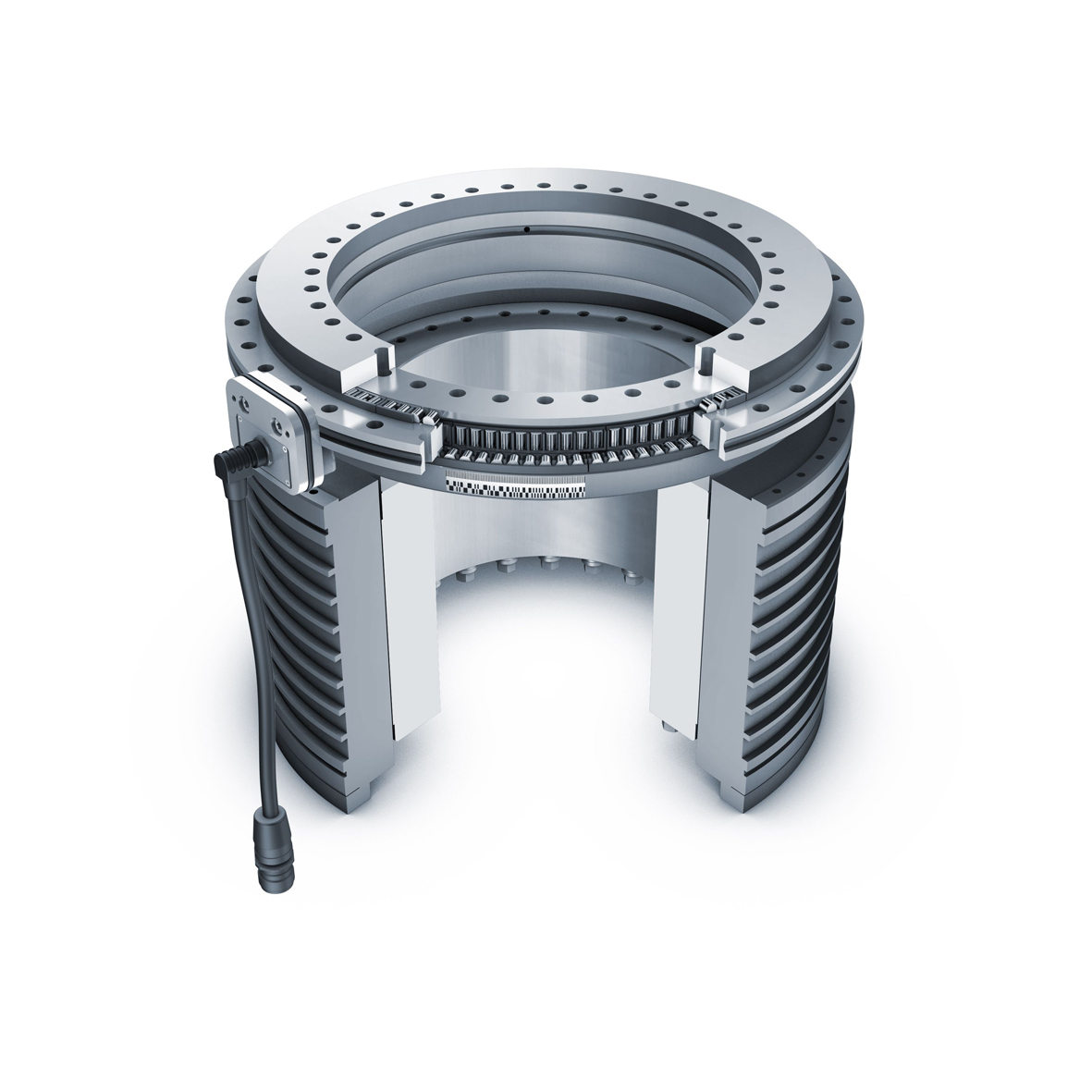

Новата серия лагери с вградена измервателна система YRTSMA на INA осигурява измерване на абсолютни ъгли. Информацията постъпва незабавно с пускането на машината за разлика от измервателните системи, при които абсолютната позиция се определя след контролен ход. Информацията за абсолютните стойности е необходима тогава, когато съществува риск от удар между инструмента и детайла по време на контролния ход. Системата се използва основно при съоръжения с фрезови глави. "При новата серия лагери Yrtsma на Schaeffler Group измервателният еталон е поставен директно върху вътрешния пръстен на лагера. Той е произведен с висок клас на точност и благодарение на изключително малкото му радиално отклонение отпада необходимостта от втора измервателна глава. Използването само на една измервателна глава води до съществено намаляване на необходимото пространство за вграждане, без това да повлиява ефективността", допълват от Шефлер България. Прилагането на индуктивния принцип гарантира значително намалена чувствителност към лагерната смазка и обикновените работни замърсявания. Свободното пространство в средата  може да бъде използвано за вграждане на други машинни компоненти.

Анализиращата електроника е вградена в измервателната глава, което позволява директно свързване към контролната система. Измервателната глава е ефективно изолирана от заобикалящата я конструкция и се монтира чрез резбови връзки към лагера. Това осигурява точното й разположение спрямо еталона, без нужда от допълнителна настройка. Осигурен е лесен достъп до измервателната глава, като тя може да бъде заменяна без повторна конфигурация.

Новата серия YRTSMA на INA обхваща лагери с номинални диаметри от 200 mm до 460 mm. Механичните им показатели съответстват на високоскоростната серия YRTS.

Източник на снимковия материал: Шефлер България
