Трокуттестгруп представя лазерната шерография в ролята й на съвременен метод за безразрушителен контрол на материали

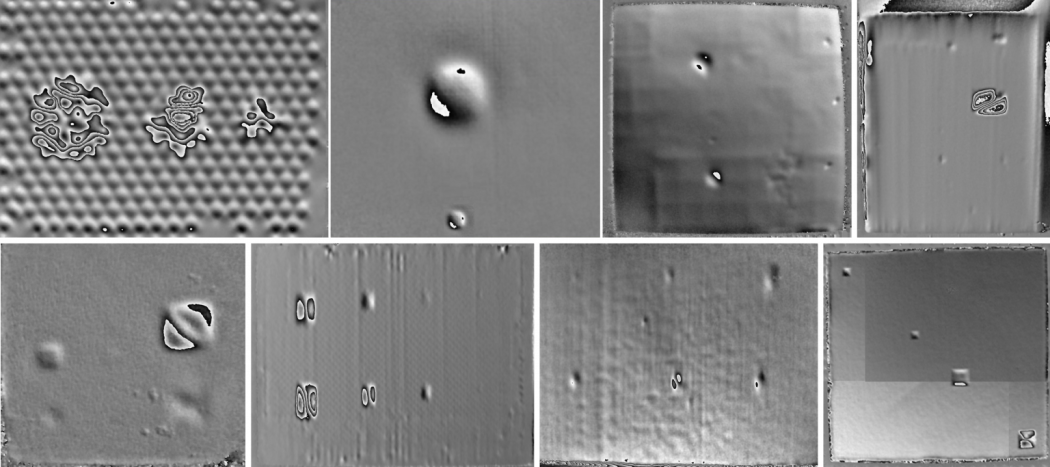

Лазерната шерография е оптичен NDT метод за измерване на повърхности, който работи на принципа на лазерната интерферометрия. Чрез прилагане на натоварване или възбуждане към повърхността на даден обект, шерографският сензор може да регистрира огъването ѝ под формата на извънравнинно деформационно поле. Полученият резултат се визуализира като фазова карта, представяща относителната разлика между двете състояния – референтното и деформираното – под формата на интерференчни ивици. Структурните слабости, причинени от разслоявания или непрекъснатости на места в целостта на материала, се проявяват като изолирани ивици. Тъй като сензорът е чувствителен към интерференцията на генерираната от лазер светлина, той е в състояние да открива деформации от порядъка на части от микрометъра.

„Безразрушителният контрол чрез лазерна шерография има способността да открива непрекъснатости до 40 mm под повърхността. Дълбочината за детекция зависи от якостта на огъване на материала, степента на натоварване и чувствителността на срязване“, обясниха за Инженер.bg от утвърдената търговска компания Трокуттестгруп България, която предлага решенията за лазерна шерография на Dantec Dynamics – датски технологичен лидер, специализиран в разработката на системи за оптични измервания и лазерна диагностика.

Примерите за приложения на лазерно шерографската инспекция включват:

• Структури тип пчелна пита или сандвич – за откриване на отлепвания, напукани или смачкани сърцевини, разкъсвания на възлови съединения, непълно слепване („kissing bonds“) и корозия на алуминия между обшивката и ядрото;
• Ламинати и композитни обвивки – за откриване на разслоявания, нагъване на слоевете, проникване на течности и сухи участъци;
• Лепени съединения и покрития – за откриване на отлепвания, сухи участъци и непълно слепване;
• Композити и керамични материали – за откриване на кухини, пукнатини и абразивни повреди;
• Полиуретанова пяна и уплътнители – за откриване на порьозност и кухини.

Предимства на лазерната шерография

Основната цел на всяка система за безразрушителен контрол (NDT) е да осигурява надеждни резултати от измерванията при възможно най-ниските оперативни разходи. Икономическите предимства на лазерната шерография включват висока скорост на инспекция (m²/s), кратко време за подготовка на образците и лесна автоматизация.

„Лазерната шерография може да открива дефекти, които други методи за безразрушителен контрол не могат да установят, в т.ч. разлепване (деламинация), непълно слепване, разкъсвания на съединения във възлови зони, нагъване на слоевете и др. В много случаи надеждността на метода, изразена чрез минималния размер на дефекта, който може да бъде открит при 90% вероятност, и ниската степен на фалшиви индикации, е ненадмината“, коментираха от Трокуттестгруп България.

Приложения на лазерната шерография

Лазерната шерография понастоящем се използва в широк спектър от приложения за безразрушителен контрол (NDT) в различни индустриални сектори, сред които:

• Аерокосмическа индустрия;
• Авиация и дейности по техническо обслужване и ремонт (MRO);
• Вятърна енергетика;
• Морска индустрия;
• Автомобилна промишленост;
• Производство.

„Системите за изпитване могат да бъдат ръчни, полуавтоматизирани или напълно автоматизирани и да се прилагат както в етапа на производство като контрол на качеството, така и при NDT инспекция на място по време на експлоатация. Използването на метода е регламентирано в следните стандарти: EN 4179, NAS 410 и ASNT SNT-TC-1A“, обясниха от компанията.

Решения за лазерна шерография на Dantec Dynamics

• Система за безразрушителен контрол FlawHunter

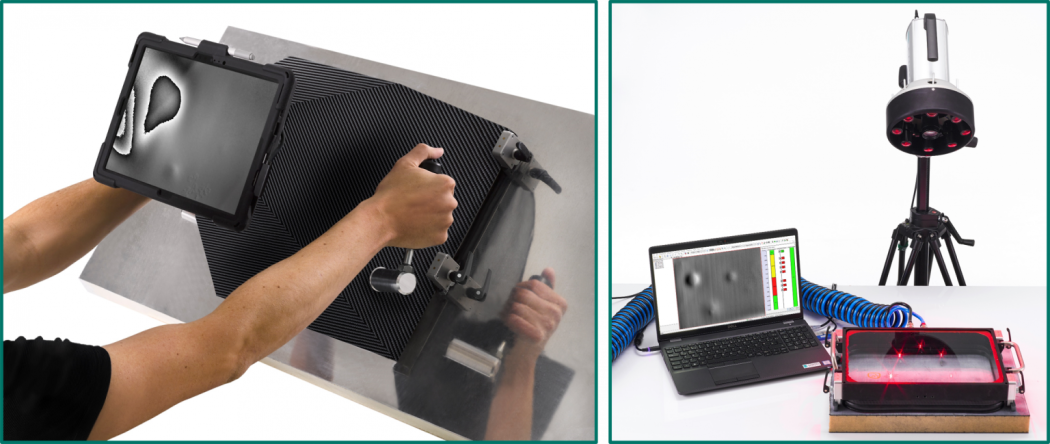

FlawHunter е интегрирано устройство за безразрушителен контрол, предназначено както за полеви операции по време на експлоатация, така и за процеси по контрол на качеството (след производството). Уредът е оборудван с усъвършенстван лазерен шерографски сензор с висока разделителна способност и система за вакуумно (частично) възбуждане. Той е ергономичен и лесен за използване, като разполага с графичен потребителски интерфейс (GUI), ориентиран към работния процес, както и с управление чрез бутони, подходящо за работа както с лява, така и с дясна ръка.

„Независимо от приложението, FlawHunter осигурява надеждни и отчетливи резултати. Устройството може да се използва върху всякакви материали и повърхности, при условие че в зоната на вакуумното уплътнение (зоната на инспекция, която се наблюдава) може да бъде създаден стабилен вакуум“, подчертаха от Трокуттестгруп България.

• Сензори FlawExplorer и FlawScout

FlawExplorer е лазерен шерографски сензор за безразрушителен контрол, предназначен за използване при контрол на качеството след етапа на производство и инспекция на компоненти на място по време на експлоатация. FlawScout, от своя страна, е лазерен шерографски NDT сензор, широко застъпен в приложни области, свързани с контрола на качеството, академичните изследвания и обученията по безразрушителен контрол.

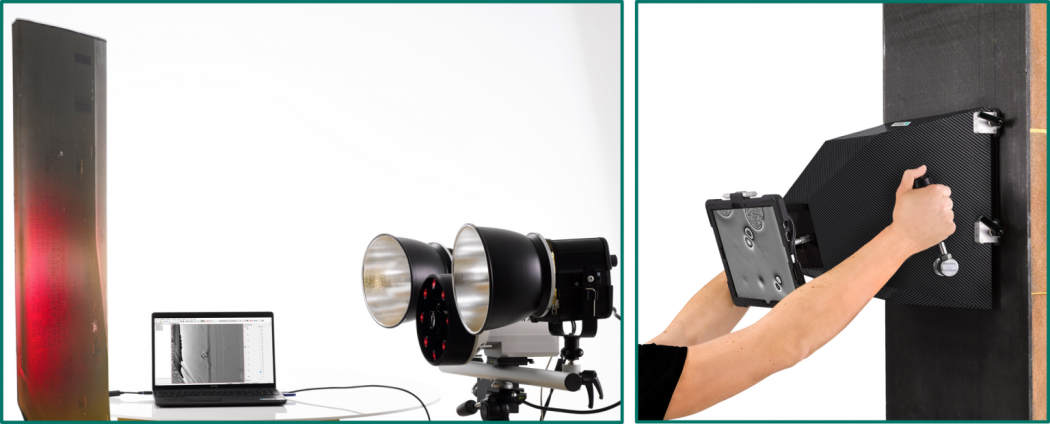

„В зависимост от приложението и двата типа сензори могат да бъдат конфигурирани със система за термично или вакуумно (частично) възбуждане, като същевременно позволяват и автоматизация на процеса. Решенията използват най-съвременна технология за фазово отместване, осигуряваща точни и надеждни резултати от измерванията чрез ясни и отчетливи изображения“, допълниха още от фирмата.

Източник на снимковия материал: Трокуттестгруп България, Dantec Dynamics, ©Engineer BG via Canva.com
