Антем: Система за мониторинг и диагностика на състоянието на машини с VI-6080 и Compass 6000 на Bruell & Kjaer Vibro

Производствените съоръжения обикновено включват различни видове машини. Някои от тях се доставят с вградена система за защита, докато други трябва да бъдат допълнително оборудвани от потребителите. „Често се случва една инсталация да разполага с няколко вида системи за защита. Оптимално решение е да бъде инсталирана една система за мониторинг на състоянието, която да обработва цялата информация от всички машини, независимо коя система за защита я е предоставила. Интерфейсът VI-6080 на Brüel & Kjær Vibro дава възможност за осъществяване на такова оптимално решение ”, съобщиха за Инженер.bg от фирма Антем, която предлага продуктите на Brüel & Kjær Vibro в България.

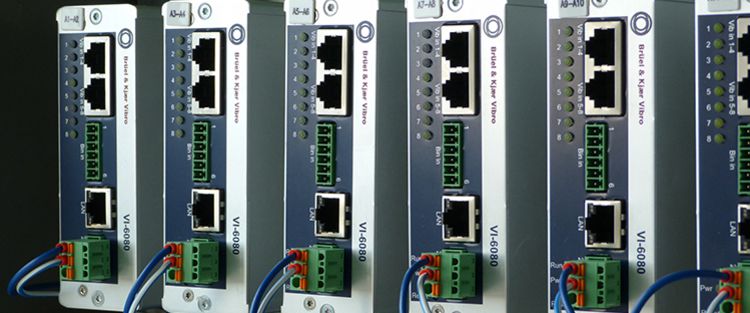

Вибрационният интерфейс VI-6080 може да обедини сигналите от всички работещи системи за защита на машините в една обща система за мониторинг на състоянието Compass 6000 на Brüel & Kjær Vibro. В най-простия случай, когато машината е със система за защита Vibrocontrol 6000 на Brüel & Kjær Vibro, всички данни се прехвърлят директно към Compass 6000. Всички останали машини, които имат системи за защита от други производители и са снабдени с буферирани изходи (в съответствие с API 670), могат да бъдат интегрирани към Compass 6000 чрез вибрационния интерфейс VI-6080. В случай че някои от спомагателните агрегати са без система за защита, но са важна част за определяне на профилактичната поддръжка на съоръженията, те могат да бъдат свързани директно към допълнителни сензори за вибрации, чиито сигнали се прехвърлят към Compass 6000 също посредством вибрационния интерфейс VI-6080.

Предимствата на такава система за мониторинг и диагностика са:

 - Един единствен софтуер за конфигурация и диагностика;

 - Цялата информация за състоянието на дадено съоръжение се обработва от една система за мониторинг на състоянието.

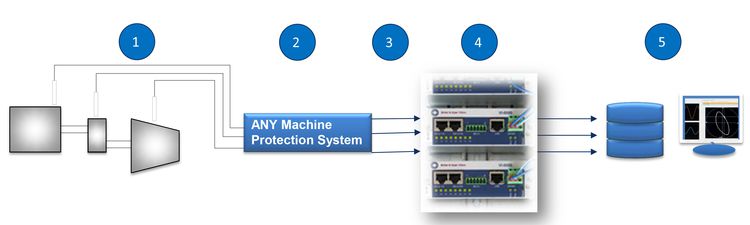

Мониторинг със система за защита на машината

Сензорите (1) предават вибрациите и данните за процеса на системата за защита на машината. Тя може да бъде Vibrocontrol 6000 или Vibrocontrol 4000 на Brüel & Kjær Vibro, както и от друг производител. Посредством буферираните изходи на системата за защита (3), всички аналогови сигнали се предават на вибрационния интерфейс VI-6080 на Brüel & Kjær Vibro (4). Сигналите се обработват и се съхраняват на сървъра на Compass 6000 (5) за оценка и анализ.

Лесна употреба: само чрез един потребителски интерфейс могат да се параметризират всички VI-6080 модули, както и системата Compass 6000. VI-6080 е достъпен и през уеб интерфейс, независимо от Compass 6000.

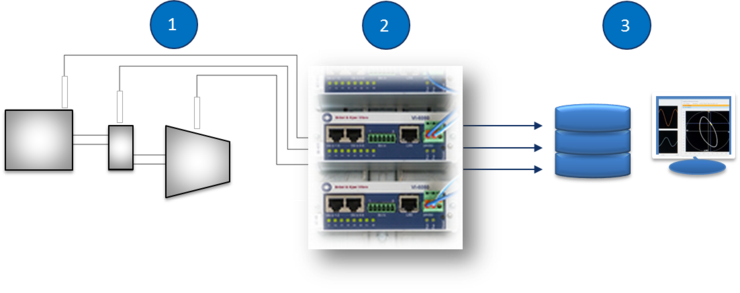

Мониторинг без система за защита на машината

Сензорите (1) предават вибрациите и данните за процеса към вибрационния интерфейс VI-6080 на Brüel & Kjær Vibro (2). Сигналите се обработват и съхраняват на сървъра на Compass 6000 (3) за оценка и анализ.

Лесна употреба: само чрез един потребителски интерфейс могат да се параметризират всички VI-6080 модули, както и системата Compass 6000. VI-6080 е достъпен и през уеб интерфейс, независимо от Compass 6000.

Източник на снимковия материал: Антем, Brüel & Kjær Vibro
