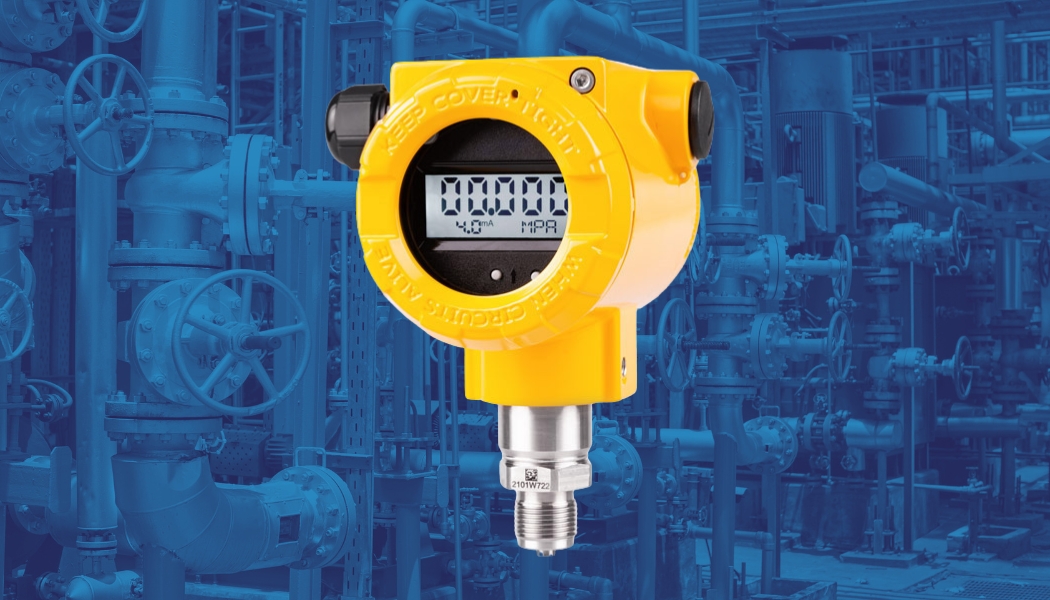

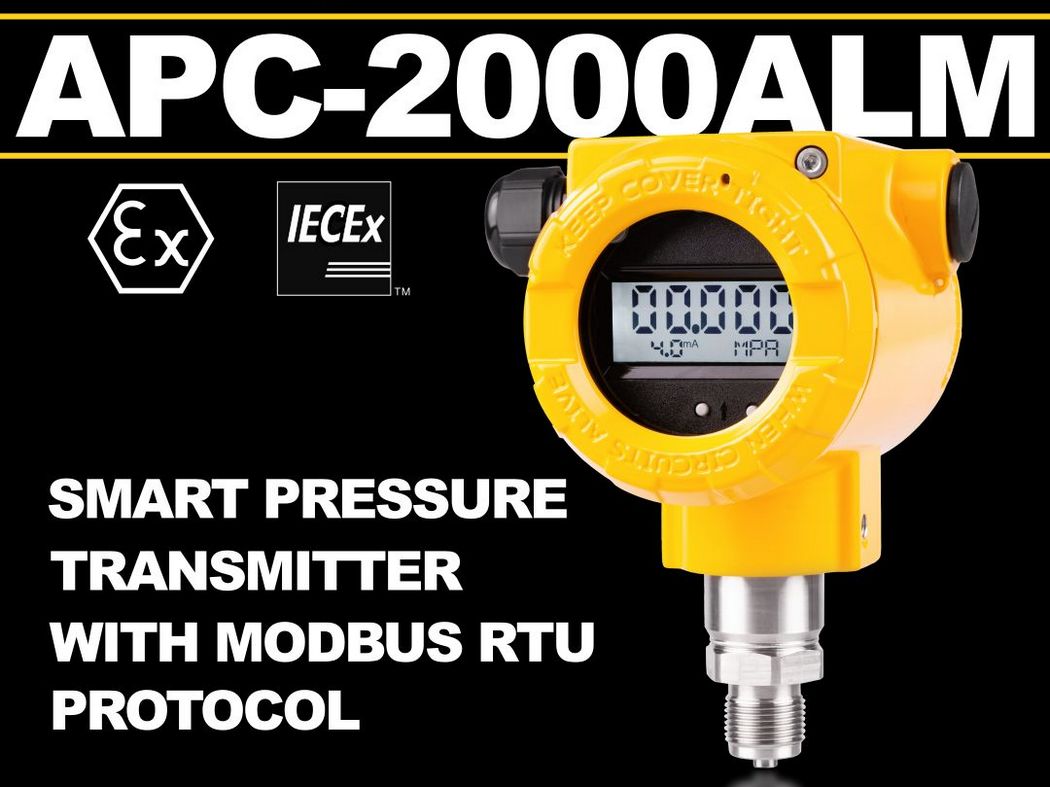

АС-ДС: Трансмитерите за налягане APC-2000ALM са гъвкаво решение за измервателни системи, базирани на Modbus комуникация

Интелигентните трансмитери за налягане са част от приложения за мониторинг и контрол на налягането, което ги прави неразделна част от хидравличните системи. Изходният сигнал на трансмитера обикновено е под формата на ток (4 до 20 mA) с цифров комуникационен протокол. „Най-новото допълнение към серията интелигентни трансмитери за налягане APC-2000 на Aplisens са новите модели APC-2000ALM за манометрично налягане с комуникационен протокол Modbus RTU. Те са предназначени за измерване на налягане, вакуум и абсолютно налягане на газове, пари и течности. Измервателният им елемент е пиезорезистивен силициев сензор, отделен от средата чрез изолираща мембрана и манометърна течност. Електрическият сигнал от сензора се преобразува в цифрова стойност, съвместима с протокола Modbus RTU“, информираха за Инженер.bg от водещата българска инженерингова и търговска фирма АС-ДС, която предлага измервателните устройства на Aplisens в България.

APC-2000ALM е трансмитер, чието стандартно изпълнение осигурява точност на измерването от ±0.075%. Той е сертифициран за използване във взривоопасни зони, има галванична изолация на захранването и комуникационната шина, като се предлага с широк диапазон на измерваното налягане и богат избор от процесни връзки.

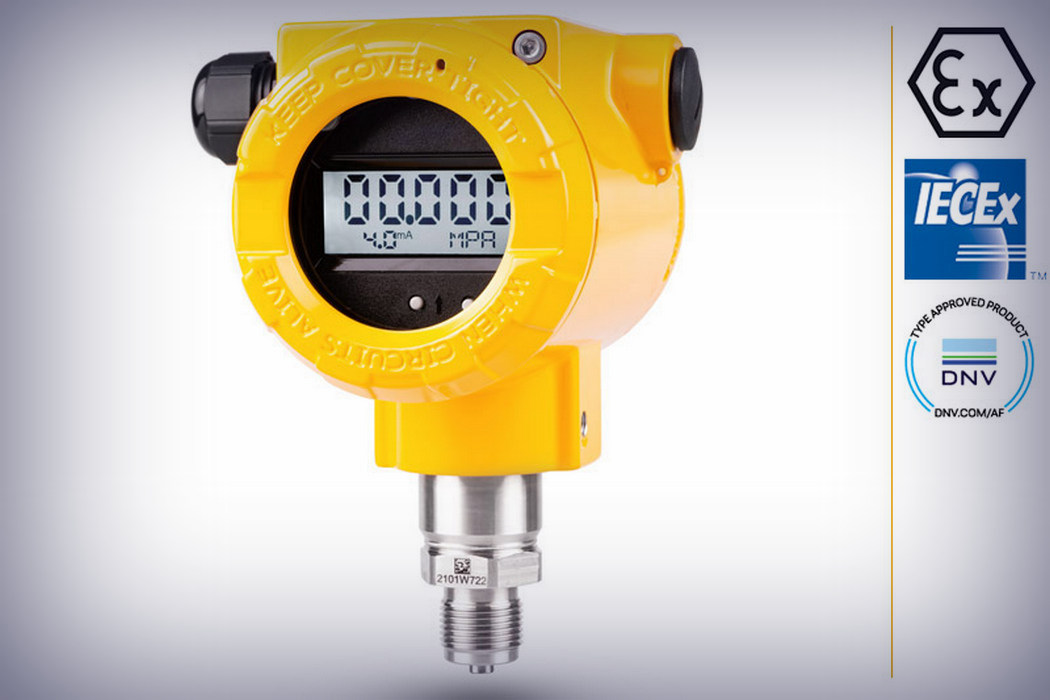

Корпусът на трансмитерите APC-2000ALM е изработен от отлята под налягане алуминиева сплав или киселинноустойчива стомана със степен на защита IP66. Приборът е оборудван с конфигурируем дисплей. „Дизайнът на корпуса на устройството позволява дисплеят да се завърта на 90°, 180° и 270°, а самият корпус може да се завърта спрямо сензора в диапазона 0 – 340°. Освен това потребителите могат да избират посоката на свързване на кабела. Панелът на дисплея включва бутони за мащабиране на дисплея и избор на единица налягане“, коментираха от АС-ДС.

Инсталация на трансмитерите за налягане APC-2000ALM

Трансмитерите APC-2000ALM могат да се монтират директно върху обекта. За измерване на налягането на пара или друг горещ флуид се използва сифон или импулсна тръба. „Използването на манометричен клапан пред трансмитера опростява монтажа и позволява нулирането или замяната на преобразувателя по време на работа на инсталацията. В доставката е включена и универсална скоба (AL скоба) за инсталиране на трансмитера“, допълниха още от AC-DC.

Режими на работа на трансмитерите APC-2000ALM

Режим „Configuration“

Режимът „Configuration“  се използва за задаване на параметрите на трансфера на данни и мрежовия адрес на трансмитера, както и за нулиране, калибриране и възстановяване на фабричните настройки на устройството. Предавателят се управлява чрез компютър с помощта на RS-485/USB конвертор и софтуера Modbus Configurator.

Режим „ModbusRTU“

При този режим трансмитерът работи като четирипроводна система с RS485 комуникация с ModbusRTU протокол.

Специфики на трансмитерите APC-2000ALM на Aplisens:

• Галванична изолация на захранващата и комуникационната шина;
• Точност: ±0.075%;
• Корпус от алуминий или неръждаема стомана с дисплей;
• Сертификат за взривоустойчивост ATEX и IECEx.
