КАД Пойнт: Хармонията между инфраструктура и зелени площи в проекта Landscape Node край Мадрид е създадена в Rhino среда

Архитектурното и ландшафтното проектиране все повече разчитат на интеграцията между иновативни технологии и устойчиви решения за пространствено планиране. В съвременния урбанистичен контекст, в който инфраструктурата често разпокъсва природните зони и разделя кварталите, проектите, които успяват да съчетаят функционалност и връзка с природата, са от изключителна важност. А днешната статия представя именно един такъв – Landscape Node, академичен проект за магистърска теза, който адресира предизвикателството да се преодолеят физическите бариери между жилищни и зелени пространства в градската среда. „В основата на проекта е използването на иновативни софтуерни инструменти, като Rhino, Lands Design, Grasshopper и някои допълнителни модули като Kangaroo, Millipede, Karamba3D. Чрез параметрично проектиране и интеграция на природни и инфраструктурни елементи, проектът създава хармонично решение, което свързва градските и природните зони в единна екосистема”, разказаха от КАД Пойнт – утвърдена българска компания, специализирана в предлагането CAD/CAM, EDA софтуер.

За предизвикателството

Landscape Node е академичен проект за магистърска теза, отнасящ се за стратегическа локация. Пресичането на магистрала А-3 и железопътни линии разделя и прави недостъпни четири квадранта. Един от тях е жилищен: кварталът Санта Еухения в Мадрид, Испания. Другите три квадранта са част от зелените площи (гори) на испанската столица.

Rhino е софтуер за усъвършенствано тримерно моделиране, който намира широко приложение сред специалисти в области като архитектура, интериорен дизайн, корабостроене, бижутерство, обувна промишленост, инструментално производство и мн.др. Основното предимство на Rhino 8 е удобната работа с NURBS повърхнини (Non-Uniform Rational B-Splines) – гъвкави, плавни форми, които позволяват моделиране и анализ на изключително сложни геометрии в съответствие с изискванията на проекта. Освен това програмата поддържа работа с полигонови мрежи, облаци от точки, създаване на двумерни разгъвки, фотореалистичен рендъринг и множество други ключови функции.

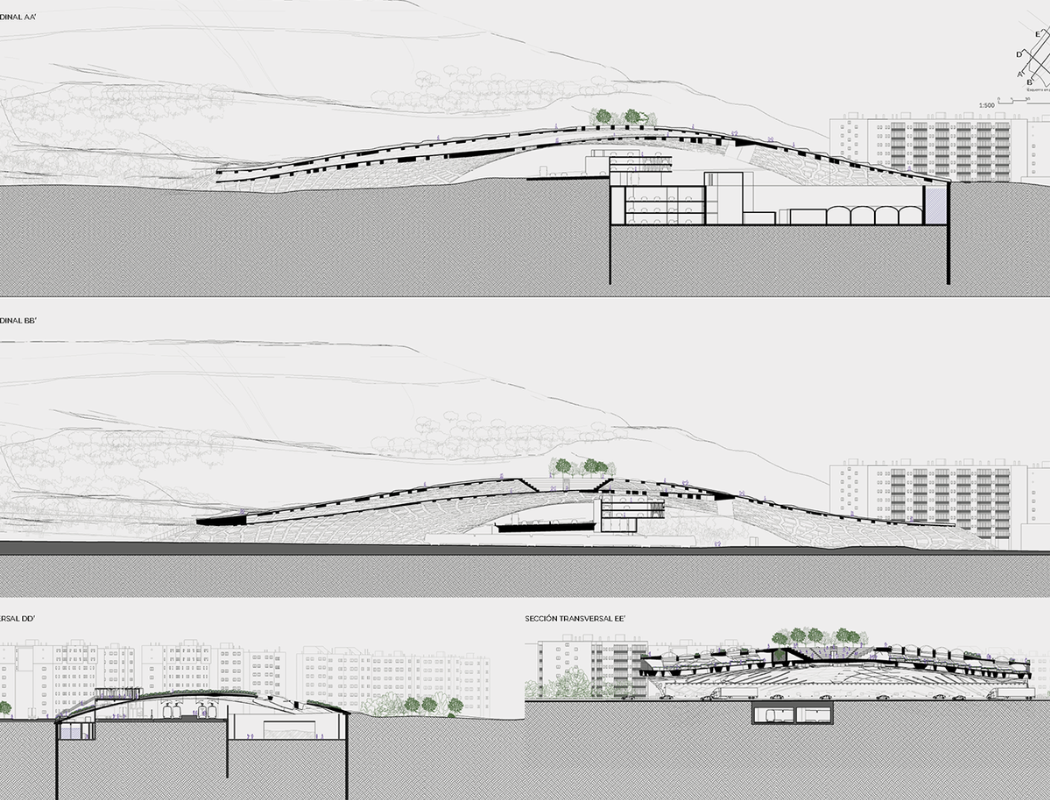

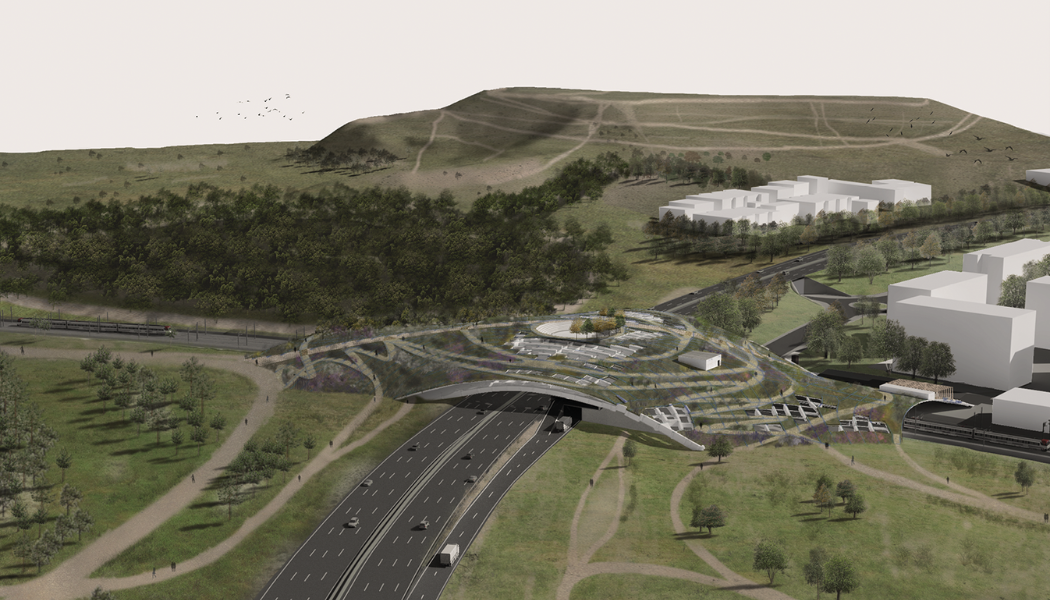

В резултат започва да се оформя проект, който има за цел да свърже четирите пространства чрез екодукт. Предложен се план, адаптиран към периметъра, който свързва горските пътища, запазва съществуващите дървета и се интегрира хармонично в квартала. Така се постига оптимална геометрия на бетонната плоча. Проектът създава малък хълм с плавна ландшафтна пътека, достъпна отгоре. Тази структура служи за повторно свързване на природните зони помежду им и с квартала. Плочата функционира като навес за проекта.

Lands Design е софтуер за ландшафтно проектиране в среда на Rhino, AutoCAD или Civil 3D, който добавя голяма библиотека с растителни и конструктивни елементи, функции за моделиране на терен, създаване на чертожна и таблична документация и визуализация. В Rhino версията програмата има над 40 популярни файлови формата за обмен на данните, IFC поддръжка за обмен на данни с различни BIM приложения, както и Lands.Inside.Revit взаимна връзка с Autodesk Revit.

За самия проект

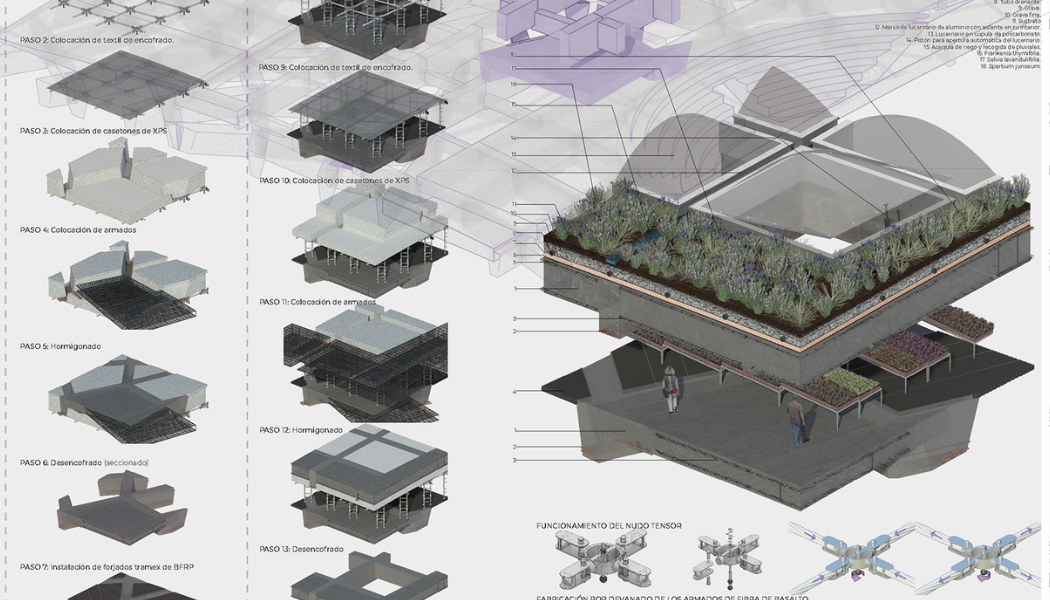

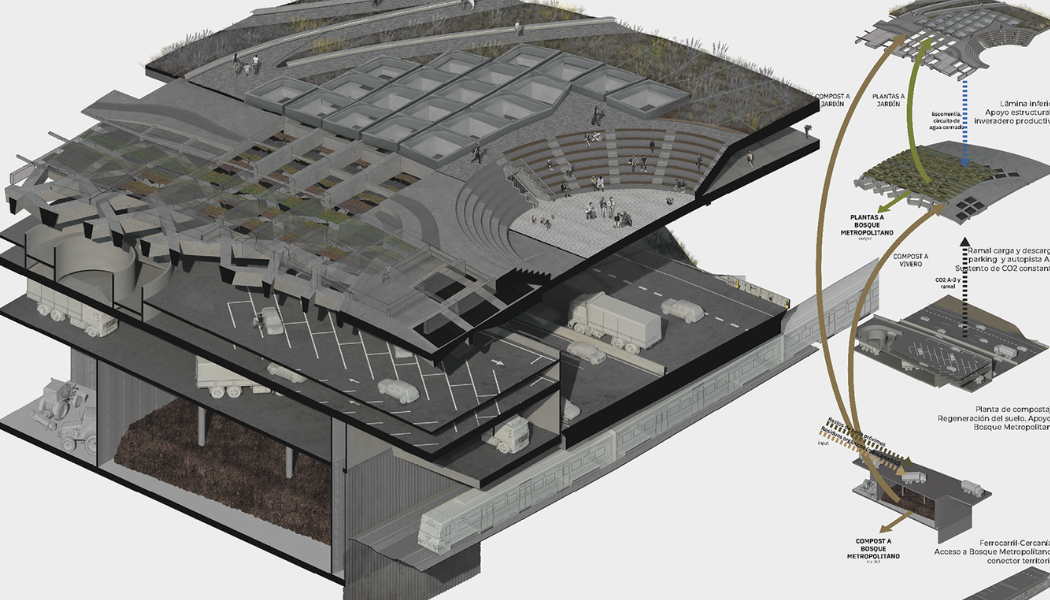

Проектът включва компостна инсталация, разсадник за дървета, крайградската спирка на обществения транспорт Santa Eugenia, културен център и библиотека. Основната структура се формира от концепцията за оребрена бетонна плоча, която оформя хълма. „Нейната геометрия е отправната точка и основата на целия проект. Куполната форма, която покрива инфраструктурите, е резултат от итеративен процес, при който са използвани Grasshopper плъгини: Kangaroo, Millipede и Karamba”, уточниха от КАД Пойнт.

Grasshopper е вградено приложение в Rhino, което позволява на проектантите да добавят параметричност към създаваните форми. Това се реализира чрез използването на графичен алгоритмичен редактор, който е интегриран в 3D средата на Rhino и осъществява двупосочна връзка с нея.

За структурата и параметричното проектиране

Върху структурната геометрия, която оформя новата топография на обекта, са начертани необходимите пътеки, водни площи и светлинни отвори. Останалото пространство е предназначено за местни видове храсти, произведени в разсадника. За избора на растителни видове е използван Lands Design. Благодарение на каталога и описанието на видовете, те са класифицирани според тяхната устойчивост на вятър, слънчева светлина и излагане на въздух с високо съдържание на въглерод. Тези параметри са използвани в процеса на подбор на растения чрез Grasshopper.

В Grasshopper е разработен алгоритъм, който извършва анализ на слънчевата светлина, въздействието на вятъра върху всяка точка на хълма и влиянието на емисиите от магистралата върху горната част на градината. „Тези три кръстосани анализа генерират матрица от точки. Благодарение на компонентите на Lands Design в Grasshopper, всеки растителен вид е поставен на оптималното за него място на хълма”, допълниха още от КАД Пойнт.

Landscape Node е пример за това как съвременните технологии могат да се използват за решаване на сложни урбанистични и екологични проблеми. Проектът съчетава иновативни софтуерни инструменти, за да създаде функционална и устойчива връзка между природните и градските пространства. Чрез интеграцията на екологични и инфраструктурни елементи, проектът не само преодолява физическите бариери между квартали и зелени площи, но и демонстрира потенциала на параметричното моделиране за формиране на хармонични и устойчиви екосистеми. Това е поредното доказателство, че съчетаването на технологии, креативност и устойчиво мислене може да предложи иновативни решения за градската среда. Landscape Node вдъхновява с подхода си, който може да служи като пример за бъдещи архитектурни и ландшафтни проекти, съчетаващи технологиите с грижа за природата и хората.

Източник на снимковия материал: КАД Пойнт (CAD Point), RhinoLands
