Проект за внедряване на система за статично възбуждане в Солвей Соди, изпълнен от Индустриален Сервиз

Често срещан проблем в работещите предприятия от тежката индустрия у нас са морално остарелите съоръжения, изискващи бързо обновяване или замяна. Такава е ситуацията и със системите за статично възбуждане на синхронните двигатели в най-големия содов завод у нас и в Европа – Солвей Соди. „Предвид годините, в които е реализирана системата, елементната база и схемите на управление, бяха безвъзвратно остарели. Това рефлектираше в силно понижаване на надеждността и превръщане на тази технологична позиция в несигурен елемент от цялата технологична структура на предприятието“, коментираха за Инженер.bg от фирма Индустриален Сервиз, на която е поверена задачата за модернизиране на системата.

„При този тип системи обикновено става въпрос за управление на големи мощности, от порядъка на над 1 MW, поради което компромиси с надеждността не могат да се правят. От друга страна, за разлика от управлението, синхронните двигатели в голямата си част са с неизчерпан технологичен ресурс, което прави тяхната подмяна икономически неоправдана“, поясниха от Индустриален Сервиз. Решението, на което се спират в Солвей Соди, след извършен технико-икономически анализ, е внедряването на система за статично възбуждане ССВ 320 А Ретрофит.

Самото изпълнение на проекта включва запазване на силовите елементи - разделителен трансформатор, пусково съпротивление, силови тиристори. Извършена е цялостна подмяна на управляващата електроника и са разширени технологичните възможности на системата. Адаптирана е системата за статично възбуждане спрямо изискванията на стандартите, свързани с безопасността при работа и обслужване на подобен тип системи, и е включена в автоматизираната система за поддържане на постоянен фактор на мощността на енергийната система на предприятието.

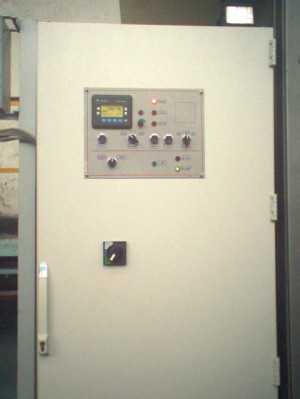

Конструктивно, ССВ 320А Ретрофит е изпълнена в шкаф на водещия производител Rittal с габарити 1800х800х800 mm (без трансформатора), с едностранно обслужване. „Тези габаритни размери се предопределят от използването на старите силови елементи – тиристори и пусково съпротивление. За сравнение, габаритите на ССВ 300А са 1600х600х600 mm”, заявиха от Индустриален Сервиз.

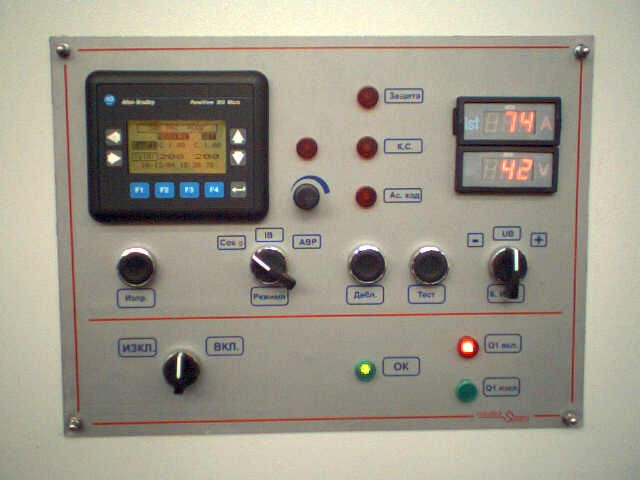

За изпълнение на основните функции по управлението на системата за статично възбуждане и визуализацията на процесите са използвани индустриален контролер MicroLogix 1200 и контролен панел PanelView 300 Мicro на Allen Bradley. В програмата на контролера са включени PID регулатори работещи в реално време, релейна схема за следене процесите в системата, програма за следене процеса на пускане и спиране, програма за визуализиране на проследяваните параметри. Аналоговата част от управлението е конструирана модулно – драйвери за управление на тиристорите, измервателни и преобразувателни модули.

След реализацията на проекта, от Солвей Соди отчитат постигане на: значително повишаване надеждността на системата за статично възбуждане, снижаване на времето за диагностика и ремонт, подобряване на визуализацията, както и облекчаване на работата на персонала.

„Важен елемент от проекта бе залагането на режим за поддържане на постоянен фактор на мощността“, заявиха от Индустриален Сервиз. „Наличието на синхронни мощности в предприятието даваше възможност да се изгради ефективна система за поддържане на cosφ. Използвайки възможностите на MicroLogix1200 за работа в мрежа, е предвидено на един по-късен етап цялата група синхронни двигатели да бъде включена в енергийната система на предприятието за компенсация на cosφ“, заявиха в заключение от фирмата.

Източник на снимковия материал: Индустриален Сервиз
