Коригиращото устройство за обем на газ на Унисист Инженеринг спомага за постигане на прецизност на измерванията
In Macedonian In Romanian In Serbian
За осигуряване на точност, прецизност и достоверност на измерванията в областта на здравеопазването, както и на такива, свързани със защитата на околната среда, обществената безопасност, търговските плащания, както и държавните и общинските вземания, се извършва метрологичен контрол. Унисист Инженеринг е утвърдена българска производствена, инженерингова и търговска фирма, специализирана именно в разработката на решения за управление, автоматизация и мониторинг в сферата на газоразпределението.

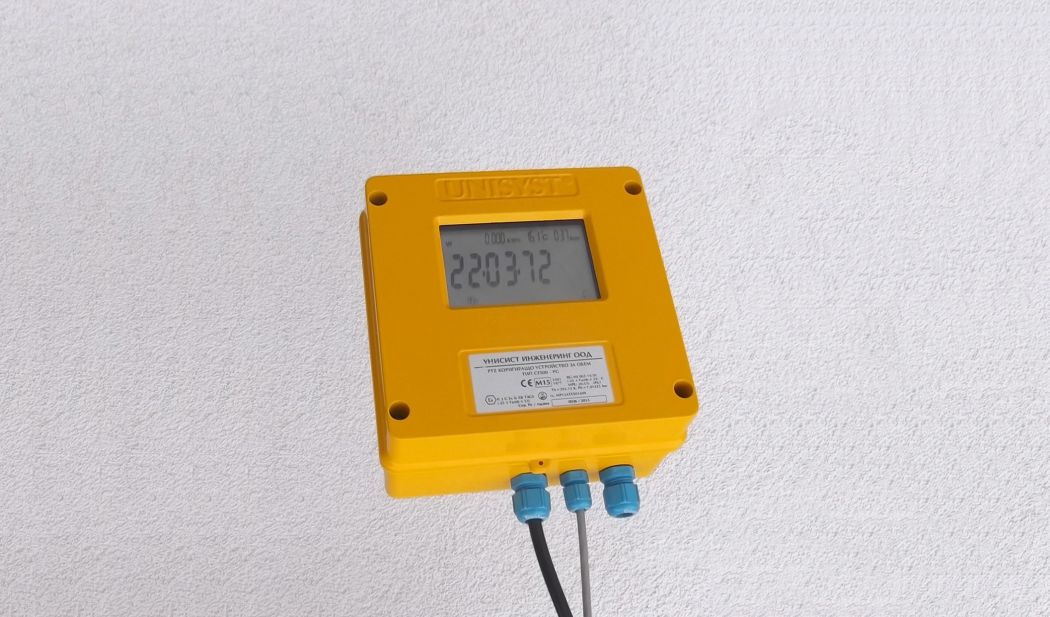

Коригиращото устройство за обем на газ от тип 1- модел CF500, на компанията е предназначенo да изчислява обема на газ на базата на установените параметри на температурата, налягането и свиваемостта на газа. „То представлява коректор на обем от ново поколение, което може да бъде конфигурирано като T, PT или PTZ коректор. Благодарение на мощните електронни компоненти, с които е оборудвано, то спомага за постигане на висока производителност. Информацията за обема постъпва на нискочестотен вход, който може да бъде свързан с всеки съвместим разходомер за газ“, съобщиха за Инженер.bg от Унисист Инженеринг.
Интегрираната флаш памет към устройството дава възможност за изтеглянето на всяка нова версия на фърмуера чрез лаптоп, без необходимост от модификация на платката. CF500 позволява комуникация чрез RS485 или GSM портове. Захранването е номинално с вътрешна батерия 3.6 V DC (17 Ah). „При работа с GSM комуникация се монтира допълнителна вътрешна батерия от 4.5 V DC, докато при RS485 комуникация се използва външен захранващ и бариерен блок CF500-POW със захранващо напрежение 12 V DC и защита на комуникационните линии A и B. Моделът е наличен и във вариант без комуникационни портове“, коментираха още от компанията.
Коригиращото устройство за обем на газ CF500 отговаря на изискванията на европейската директива MID и стандарта EN 12405-1/A1 и може да се използва за търговски и финансови сделки с газове. Според европейския регламент то има маркировка, отговаряща на 94/9/ЕО Директива за потенциално експлозивна атмосфера (ATEX) и 2004/22/ЕО Директива за измервателните уреди (MID).
Фърмуерът на коригиращото устройство за обем на газ CF500 осигурява следните функции:
- Измерване на температурата, налягането и обема на газа:
– Температурен сензор, Pt1000 клас А, обхват [–25 °C; +70 °C],
– Сензор за абсолютно или относително налягане 0–10 bar,
– Нискочестотният вход; - Изчисляване на корекционния коефициент и на обема към базовите условия с помощта на T, PT или PTZ преобразуване по следните методики:
– AGA NX19 модифициран,
– SGERG 88;
– AGA8-92DC; - Изчисляване на некоригирания, коригирания и енергийния моментен разход;
- Натрупване на тотализатори:
– Тотализатор за некоригиран обем;
– Тотализатор за коригиран обем;
– Тотализатор за енергия;
– Общ тотализатор за коригиран обем;
– Общ тотализатор за енергия;
– Алармен тотализатор за некоригиран обем;
– Алармен тотализатор за коригиран обем;
– Алармен тотализатор за енергия. - Натрупване на периодични архиви:
– Часов – до 170 записа,
– Дневен – до 370 записа,
– Месечен – до 15 записа; - Комуникация за локални и отдалечени операции чрез Modbus RTU протокол през RS485 или GSM порт.
Основни характеристики
| Име | CF500-XYZ |
| Производител | Унисист Инженеринг ООД |
| Варианти |
CF500-XYZ X = T – има сензор за температура X = P – има сензор за температура и налягане Y = G – има GSM модем Y = R – има RS485 модул Y = N – няма комуникация Z = P – външно допълнително захранване Z = N – автономно захранване |
| Метрология |
Отговаря на EN 12405-1/A1 Енергията се определя според EN 12405-2 за система 2 ЕО сертификат за изследване на типа: BG-MI 002-15/01 от NB 2341 Коефициентът на свиваемост на газа се изчислява според:
|
| Околна температура | [–25 °С; +55 °C] |
| Температура на газа | [–20 °С; +50 °C] |
| Базови условия |
Pb = 1,01325 bar Tb = 20 °С |
| Клас на защита | IP67 съгласно БДС-EN 60529:1999/А2:2013 |
| Захранване |
Вътрешна батерия 3,6 V DC (17 Ah) Батерия 4.5 V DC при работа с GSM комуникация Външно напрежение 12 V DC при работа с RS485 комуникация |
| Оценен със сензор за налягане |
Сензор 0–10 bar абсолютно налягане: IPS-A-406-02-U-03, СМ Сензорматик ЕООД Захранване 5 VDC |
| Оценен с температурна сонда |
клас А съгласно EN 60751 ITS-Pt1000-А1-0-U-00, СМ Сензорматик ЕООД |
| Вход за измерване на обем | Ниска честота (2 Hz макс.) |
| Кабели дължина | НЧ: 0.8 m или 2,5 m Налягане: 0.8 m или 2.5 m Температура: 0.8 m или 2.5 m |
| Маркировката "СЕ" |
Съответствие с:
|
| Електромагнитен клас | E2 |
| Механичен клас | M2 |
| Влажност | Преназначен за измерване при условия на влажна топлина с кондензация |
| ATEX класификация | II 2 G Ex ib IIB T4 Gb |
| Корпус |
Материал на корпуса – Алуминий Размери (mm) – 165 х 165 х 88 Общо тегло (прибл.) – 2 kg |
| Дисплей | Специализиран, модел GDC-FR-3809WP |
| Клавиатура | 5 вътрешни бутона |
| Комуникационен порт | RS485 или GSM |
| Комуникационни протоколи | Подчинен режим Modbus RTU |
| Характер на измервания газ | Природен газ, горивни газове от първа и втора категория съгласно EN 437 |
| Мерни единици на основните данни |
Налягане: bar Температура: °С Обем: m3 Енергия: kWh, GJ |
| Фърмуер |
Съвместим с WELMEC 7.2, съгласно следните модули: 'P' : вграден софтуер 'I' : специфични изисквания – коректор за газ 'L' : дългосрочно съхранение на данни |
| Хардуер |
1 CPU платка:
1 I/O платка 1 комуникационна платка:
|
