Жо и Вен България: Новите апартаментни табла SecoraLine на ABB улесняват избора, окомплектоването и работата на инсталатора

След години с MISTRAL41 в портфолиото си ABB представя ново поколение апартаментни разпределителни табла. SecoraLine идва като наследник на добре познатата серия,  запазвайки част от утвърдените решения и надграждайки други с по-силен фокус върху монтажа, окабеляването и удобството при работа. Този път акцентът е поставен върху по-малкия брой елементи, общите аксесоари, изваждащата се DIN рамка и възможността една и съща серия да покрива открит и вграден монтаж. Кое от познатото при MISTRAL41 остава, къде ABB е променила конструкцията и как тези решения се усещат при реалната работа по таблото? Повече за SecoraLine коментирахме със специалистите от Жо и Вен България, дългогодишен партньор на AББ България у нас.

Познатата конструкция продължава и в новата серия

От MISTRAL41 в новата серия остават няколко добре познати решения. Сред тях са изваждащата се DIN рамка, двете позиции на шините по дълбочина и реверсивната врата. SecoraLine ги комбинира с различна организация на корпуса и аксесоарите, а откритите и вградените модели вече следват една обща продуктова линия. Познатата конструкция остава отправна точка, докато разликите се откриват основно в детайлите, свързани с окомплектоването, окабеляването и монтажа.

„За специалистите, които са работили с MISTRAL41, част от конструкцията ще бъде позната. SecoraLine запазва решения, доказали удобството си в практиката, но около тях серията е организирана по нов начин. Общите аксесоари и близката конструкция на различните изпълнения улесняват както избора, така и окомплектоването на таблата“, заявиха пред Инженер.bg от Жо и Вен България.

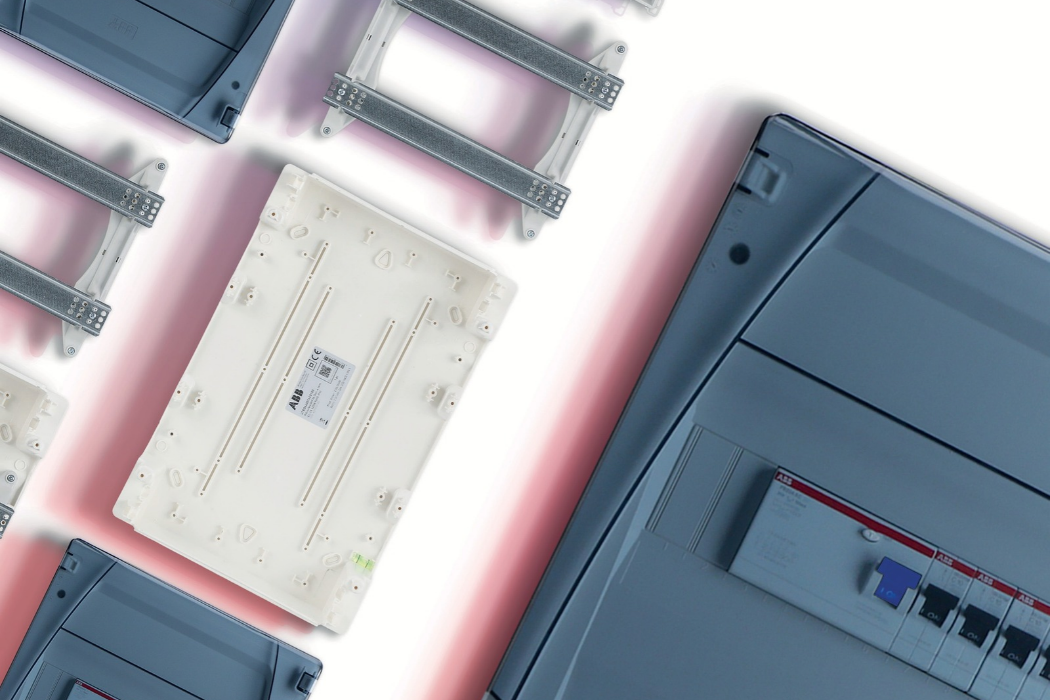

Изваждащата се рамка с DIN шини е един от примерите за тази приемственост. При многоредовите модели тя се отделя от корпуса, така че модулната апаратура може да бъде монтирана и свързана при свободен достъп от всички страни. След окомплектоването рамката се поставя обратно в таблото. Самите DIN шини имат две позиции по дълбочина, което осигурява допълнително място според размерите на апаратурата и необходимото пространство за проводниците. Тази конструкция обаче не се използва в едноредовите модели с 4, 8, 12 и 18 модула.

Около рамката са организирани и елементите за работа с проводниците. T-образни фиксатори ги задържат подредени в корпуса, а носачът за N и PE клемите е с клипс механизъм и приема винтови или Push-in клеми. В корпуса е интегриран и нивелир, който помага за правилното позициониране върху стената. „Свободният достъп до DIN рамката е особено удобен при по-големите табла, при които броят на апаратите и проводниците нараства. Двете позиции на шините дават още малко свобода при подреждането, защото вътрешното пространство може да се съобрази с конкретната конфигурация, вместо всичко да остава на една фиксирана дълбочина“, обясниха от Жо и Вен България.

Повече свобода около корпуса и окабеляването

Следващата разлика спрямо познатата конструкция е в основата на вградените табла. Тя е реверсивна и двете ѝ страни са оформени за различен начин на въвеждане на инсталацията. От едната могат да преминат директно кабели или да се свърже кабелен канал, докато от другата има метрични отвори за тръби. Ориентацията на корпуса се избира според посоката, от която идва окабеляването. Допълнителни отвори са разположени по задната и страничните стени. „На обекта невинаги може да се избере откъде ще достигнат кабелите до таблото. Реверсивната основа дава възможност корпусът да се ориентира според готовата инсталация и така отпада необходимостта от излишна обработка за осигуряване на подходящ вход“, посочиха от Жо и Вен България.

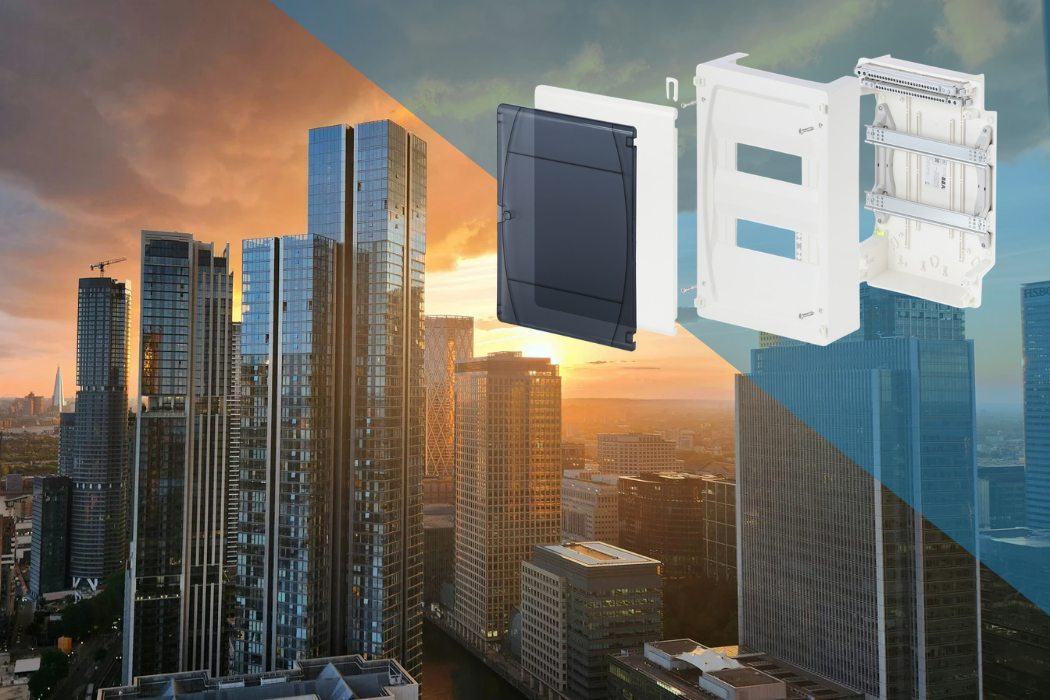

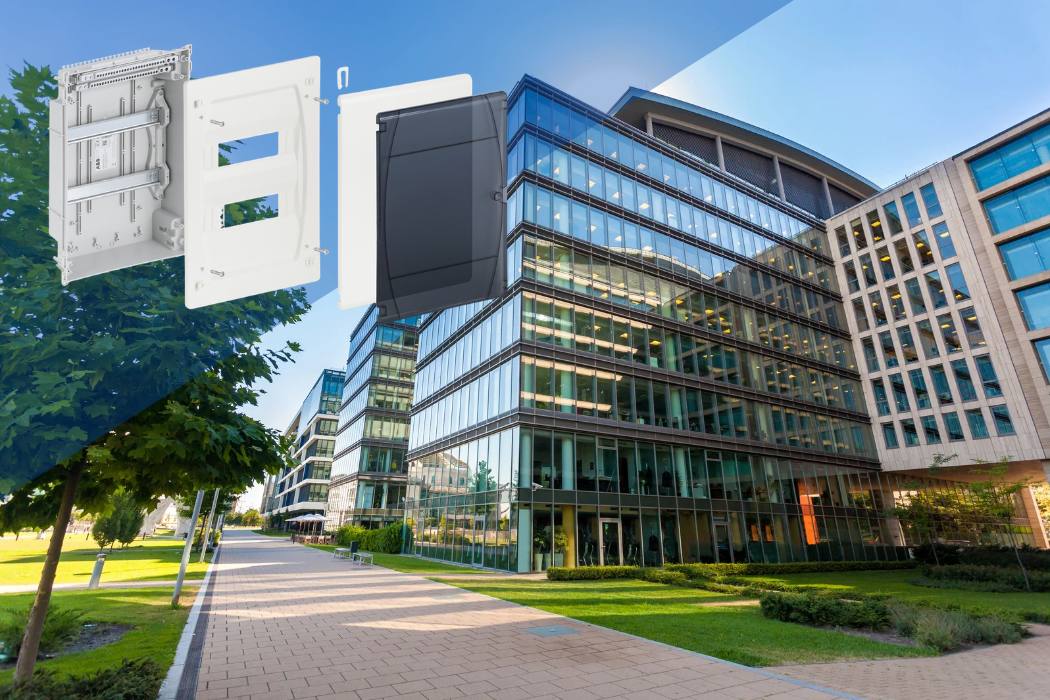

Вратата също има възможност да бъде обърната според желаната посока на отваряне и достига ъгъл от 180°. Пантите се монтират без инструменти, стандартното затваряне е с клипс механизъм, а за обекти с необходимост от ограничаване на достъпа се предлага ключалка с ключ. Вариантите са с непрозрачна врата в Signal White RAL 9003 или прозрачна в опушено сиво с UV защита. Откритите и вградените модели следват еднаква лицева линия, така че начинът на монтаж не води до различен дизайн на таблото. Гамата обхваща варианти за открит монтаж, вграждане в масивна стена и полагане в куха стена. Конфигурациите са от един до три реда и достигат 54 модула. Моделите за открит монтаж се предлагат с 4, 8, 12, 18, 24, 36 и 54 модула. Вградените започват от 8 модула и продължават с 12, 18, 24, 36 и 54. Така изборът може да следва както необходимия капацитет, така и конструкцията на стената.

Разлика има и в устойчивостта на материала според предназначението на корпуса. Стойността при изпитване с нагрята жичка GWT е 650 °C за открит монтаж и масивни стени и 850 °C за моделите за кухи стени. За цялата серия са посочени степен на защита IP40, удароустойчивост IK08 и клас на изолация II. Максималното работно напрежение е 1000 V AC или 1500 V DC, а референтният номинален ток достига 63 A. Използваните пластмасови материали са безхалогенни, а таблата са изпитани съгласно изискванията на IEC 62208.

Размери, конфигурации и аксесоари в една серия

Унифицирането продължава и при окомплектоването. Заедно с таблото се доставят винтове за фиксиране на рамката, панти, капак за шест свободни модулни позиции, тапи, нивелир и ленти за идентификация на модулите. Налични са варианти с винтови N и PE клеми, както и модели без предварително монтирани клеми. Push-in клемите могат да се добавят отделно, а общият им носач позволява двата типа да се използват в една и съща конструкция.

Списъкът с аксесоари включва още резервни прозрачни и непрозрачни врати, панти, ключалки, комплекти за закрепване в кухи стени и различни конфигурации на N и PE клемите. Това позволява таблото да се окомплектова според конкретния проект, без отделните размери и начини на монтаж да изискват напълно различна система от принадлежности. „Броят на модулите е само една част от избора на табло. Важно е да се вземат под внимание още стената, начинът на въвеждане на кабелите, необходимите N и PE клеми и апаратурата, която ще бъде разположена вътре. Общите аксесоари в SecoraLine улесняват комплектоването на различните варианти и ограничават броя на специфичните компоненти, които трябва да се поддържат“, допълниха още от Жо и Вен България.

Така преходът от MISTRAL41 към SecoraLine запазва познатите за монтажниците решения там, където конструкцията вече е доказала практическите си предимства. Развитието продължава около корпуса, въвеждането на кабелите, организацията на проводниците и унифицирането на аксесоарите. За специалистите, работили с MISTRAL41, основните принципи остават разпознаваеми, докато SecoraLine добавя повече свобода при конфигурацията и изпълнението.
